J-EI6107多線終端適用于依愛6000G、6000T、8000M型主機。

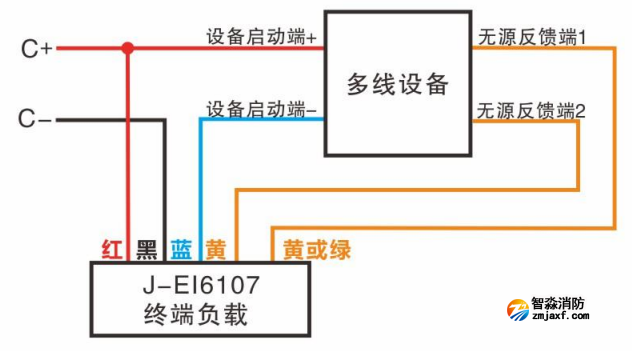

圖1是直接啟動設備時接線示意圖：
圖1

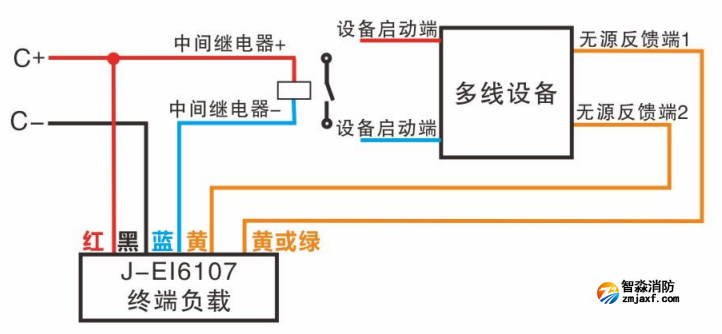

圖2是通過中間繼電器啟動設備時接線示意圖：
圖2
J-EI6107多線終端自帶5根長度為20cm的導線
多線設備啟動采用直流24V，且啟動電流小于100mA時可采用圖1接線方式；多線設備采用其他啟動方式時，請采用圖2接線方式，通過中間繼電器提供不同的啟動信號（中間繼電器啟動電壓應為24V，啟動電流應小于100mA）。
