在消防維保時候，主機所有的故障都屏蔽了以后的話，主機應該是故障燈不亮的，但是會顯示屏蔽的，除非是沒有全部屏蔽的，這個需要從窗口一和窗口二逐個查看故障點位。

一、TX3001A型火災報警控制器概述

TX3001A型火災報警控制器執行標準GB4717-2005《火災報警控制器》。是泰和安公司為適應各種小型工程及一些大工程中某局部設置需要而推出的新一代火災報警控制器。采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特點。系統采用漢字液晶顯示，可打印系統所有報警及各類操作的漢字信息。系統設計更大容量為242總線部位點，可與泰和安的其它產品配套使用。控制器具有聯網功能，可與泰和安多回路控制器進行聯網。

二、泰和安TX3001A型火災報警控制器概述

1、功能強、可靠性高

TX3001A控制器采用兩總線控制方式，可管理242個總線部位點。其掛接泰和安公司電子編碼、遙控編碼系列智能型探測器、手動報警按鈕、輸入模塊等現場外部器件。

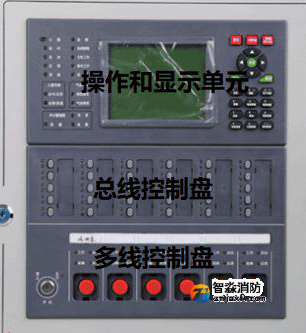

整個控制系統可分為控制器、探測器、區域顯示器和操作終端等部分。其中控制器內又分為主板、回路驅動板、通訊板、電源。

主板通過回路驅動板來完成對探測器的檢測、數字信號的采集，并可通過中繼接口模塊和其它種類探測器（如可燃氣體探測器、防盜傳感器等）連接，具有極強的可擴展性。主板匯集和處理各驅動板采集的信息，完成所有控制和功能的操作，構成了控制器的主體。軟、硬件方面的精心設計使該系統具有了極高的可靠性。

本控制器還具有探測器清洗預報功能，以確保系統的探測部件總是處于正常的工作狀態下。

控制器報警時不僅有聲光顯示、液晶屏幕信息顯示，還有打印機記錄、歷史記錄。

2、窗口化、漢字菜單式操作界面

TX3001A控制器采用窗口化菜單式命令，漢字菜單明白易懂、方便直觀，通過簡單的操作（選擇數字或移動光標）就可以實現系統提供的多種功能。

控制器的鍵盤操作設計的既方便又可靠：凡是查詢類的操作均可直接進行，無需密碼進入；而凡是設置或動作類的操作均需輸入密碼才能進入，以使應有的權限得到保證。對用戶密碼的修改要由掌握管理員密碼的人來進行，而且它也可以修改自身密碼。

本控制器的漢字輸入方式包含了拼音輸入、數字輸入和字母輸入，“拼音輸入方式”使漢字輸入成了很簡單的一件事，再也無須查區位碼對照表了。

3、靈活的模塊化結構和多種功能配置選擇

本控制器主控部分由各類功能模塊組成，配置極為靈活方便，若接入通訊板，系統還可以提供與LA040、TX3000控制器通訊。

4、具有USB離線編程接口

本控制器可以通過USB口進行離線編程下載。

5、具備對控制模塊全面的自檢功能

本控制器具有輸出線、反饋線斷路、短路檢測功能，這些檢測功能可更大限度的保障控制模塊本身及其與重要設備之間連接的可靠性。

6、可配接漢字式火災顯示盤

TX3001A控制器可配接我公司生產漢字式液晶顯示火災顯示盤，方便可靠，可以通過對火災顯示設備定義靈活地實現火災顯示盤的分樓區及分樓層顯示功能，并具有時鐘功能，用戶可隨時查看時間。

三、TX3001A型火災報警控制器概述

型號TX3001A

內容技術參數

主電電源交流220V (187~242V)

備用電池12V/4Ah鉛酸電池 2節

液晶屏規格LCD液晶屏 128×64

容量壁掛機：回路數：1個                 回路的部件數:242點

溫度0℃～+40℃

相對濕度≤95%RH，不凝露

外形尺寸330mm×130mm×350mm

注：不可將485通訊線和電話線與報警總線布在同一根多芯電纜中。

-有的回路卡報“回路卡異常”，這個故障可以導致隔離燈一直閃，這種比較好判斷是哪一個回路卡出現問題。

也有的情況是沒有回路卡報異常，但隔離燈也一直閃。這種不是很好判斷，這時可以將回路卡的通訊線拔掉，看隔離燈是否會停止閃動。如果停了，就說明還是回路卡的問題，只是需要一個一個的排查了。

隔離燈一直閃會對系統有什么影響？

如果回路卡異常的情況一直存在，沒有排除，除了對該回路的報警功能受影響之外，其他回路的報警、聯動都不會產生影響。
