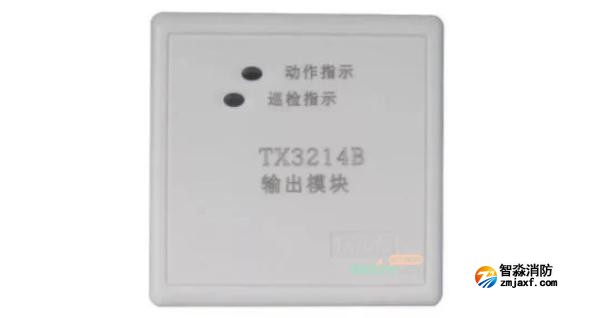

TX3214B輸出模塊用于總線制消防廣播系統(tǒng)中消防廣播間的切換控制，也就是泰和安的消防廣播模塊。模塊接收到火災報警控制器的啟動命令后，吸合繼電器，現(xiàn)場音箱切換到消防廣播（事故廣播），并點亮指示燈，表明切換成功。當模塊工作于檢線模式且無音樂廣播輸入時，可檢測音箱的斷路故障和短路故障。

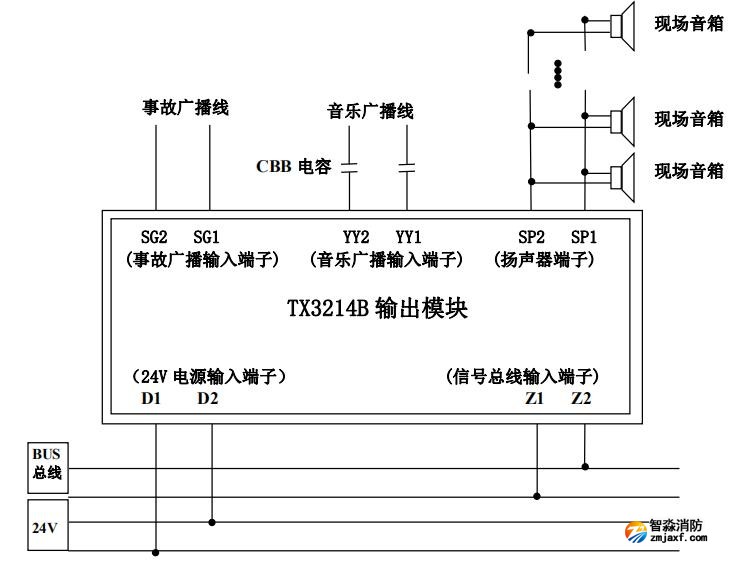

TX3214B輸出模塊接線圖：

TX3214B輸出模塊接線端子說明：

　　D1 D2：24V電源輸入端子，無極性。

　　Z1 Z2：信號總線輸入端子，無極性。

　　SG1 SG2：事故廣播輸入端子。

　　YY+YY-：音樂廣播輸入端子。

　　SP1 SP2：與揚聲器連接的輸出端子。

注意事項：

　　音樂廣播輸入端子需要接CBB電容，建議耐壓450V，容量4.7uF。
