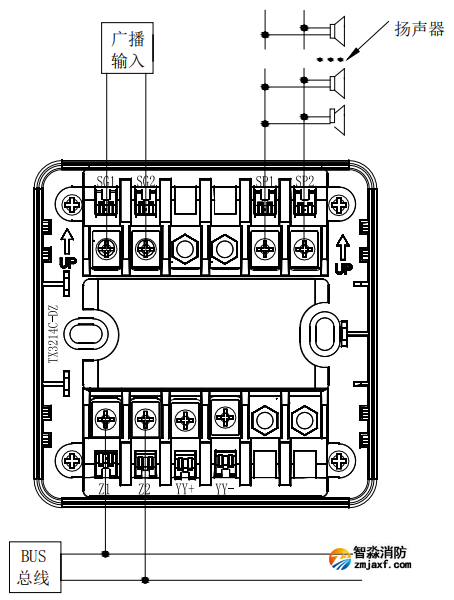

TX3214C輸出模塊接線圖：

接線端子說明：

　　Z1、Z2：總線信號輸入，無極性；

　　SG1、SG2：事故廣播輸入端子；

　　SP1、SP2：揚聲器端子；

　　YY+、YY-：音樂廣播輸入端子（預留）。

注意：

　　現場如需使用音樂廣播輸入端子，模塊應處于不檢線狀態。

　　若回路聯動設備全部為此模塊，最大帶載數量為30個。每個廣播功率放大器配接此模塊最大數量為10個。

布線要求：

　　總線宜采用RVS-2×1.0mm2或1.5mm2阻燃線，廣播線及揚聲器線均采用BV線，截面積≥1.0mm2，穿金屬管（線槽）或阻燃PVC管敷設。
