摘要：泰和安火災報警消防設備安裝及接線一、泰和安JTY-GM-TX3100C 型點型光電感煙火災探測器探測器的安裝需要使用配套的型號為TX3986的底座。安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與總線相連，底座安裝牢靠。將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位。總線(BUS) 采用≥1.0mm2...
一、泰和安JTY-GM-TX3100C 型點型光電感煙火災探測器

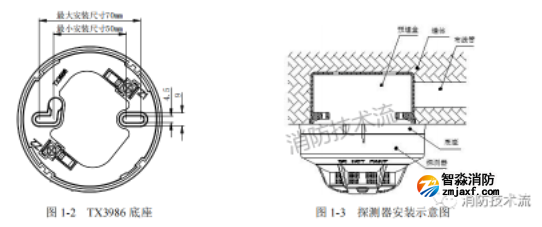

探測器的安裝需要使用配套的型號為TX3986的底座。安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與總線相連，底座安裝牢靠。將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位。
總線(BUS) 采用≥1.0mm2阻燃線材，建議選用NH-RVS-2×1.5mm2阻燃線；穿過金屬管（線槽）或阻燃PVC 管進行敷設。

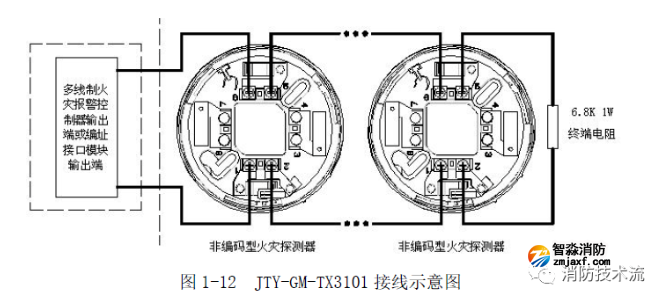

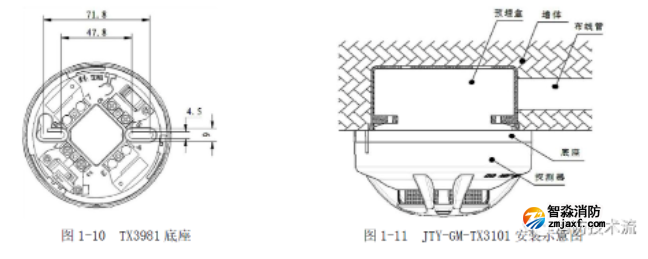

二、泰和安JTY-GM-TX3101 型點型光電感煙火災探測器探測器的安裝需要使用配套的型號為TX3981 的底座。點型光電感煙火災探測器安裝示意圖如圖1-11 所示，預埋盒可采用86H50 型標準預埋盒。
采用≥1.0mm2線材，建議選NH-RVS-2×1.5mm2阻燃線；穿金屬管（線槽）或阻燃PVC 管敷設。

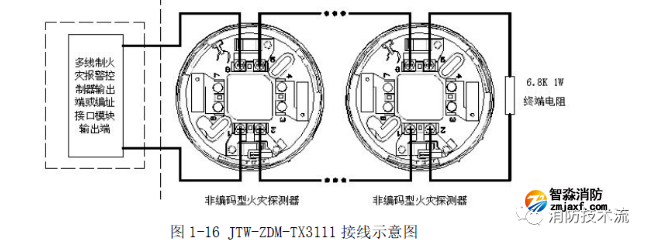

三、泰和安JTW-ZDM-TX3111 型點型感溫火災探測器（A2R）

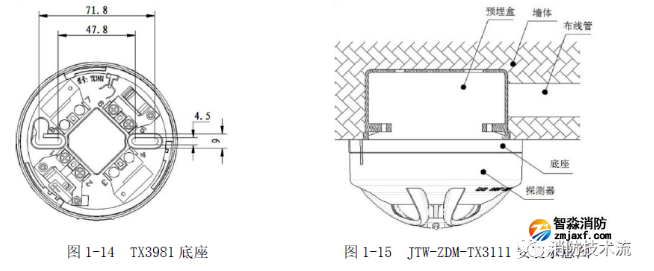

探測器的安裝需要使用配套的型號為TX3981 的底座。點型感溫火災探測器安裝如1-15 示意圖所示，預埋盒可采用86H50 型標準預埋盒。
采用≥1.0mm2線材，建議選用NH-RVS-2×1.5mm2阻燃線；穿金屬管（線槽）或阻燃PVC 管敷設。
四、泰和安JTY-GF-TX6190 型獨立式光電感煙火災探測報警器

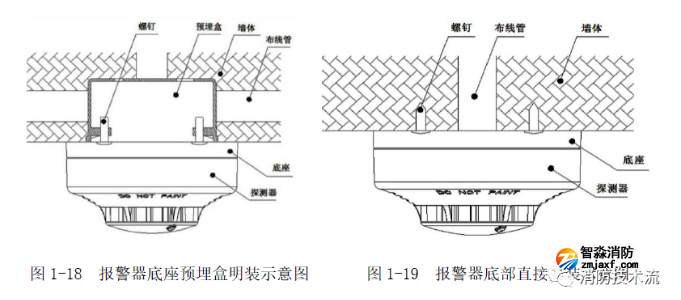

本報警器采用兩種方式安裝：一種是采用底座預埋盒明裝方式安裝，安裝圖如圖1-18 所示，另一種是直接將報警器底部安裝在屋頂上，安裝圖如圖1-19 所示按圖1-24 所示，用M4 螺釘將底座固定在預埋盒上。安裝孔距如圖1-26 所示。將報警器底部三個凸出的卡扣與底座定位卡槽，待卡扣進入卡槽且報警器與底座吻合后，用力順時針方向旋轉，直至到位鎖定。

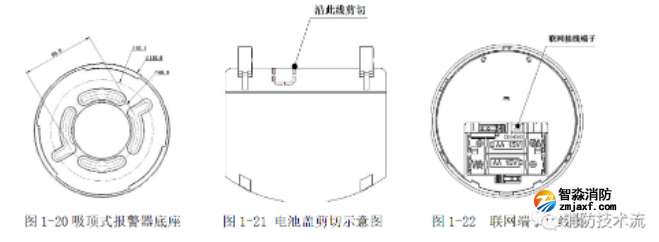

按圖1-25 所示，用M4 螺釘將報警器底部固定在屋頂上，安裝孔距如圖1-20 所示。
若報警器需聯網使用,則需要接線，應首先將電池蓋按如圖1-21 所示剪切，然后將報警器插頭端子線緊插接在相應端子上（如圖1-22 所示），再用電纜線將需聯網的一個報警器的接線端子紅線與下一個報警器的端子紅線相連，一個報警器的端子黑線與下一個報警器的端子黑線相連，紅線與黑線不能接反，需分極性。聯網后，當其中一只報警器報火警時，與其聯網使用的其他報警器均會發出報警聲，同時報警器指示燈隨報警聲快速閃亮。

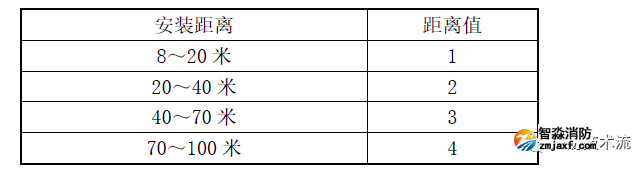

五、泰和安JTY-HF-TX6701 線型光束感煙火災探測器本探測器在使用前需針對探測器的應用環境對其距離值進行設置。通過編碼器對探測器距離值的設置，可以實現此項功能。探測器可以設置4 個級別的距離值，出廠默認值為“3”，請按實際安裝距離對探測器距離值進行設置，如下表所示。

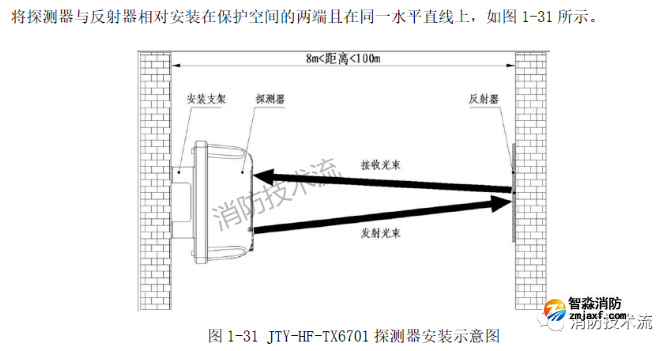

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，如圖1-31 所示.
1、將探測器安裝支架緊貼于要安裝探測器的墻壁上，在對應支架安裝孔的位置做上記號；

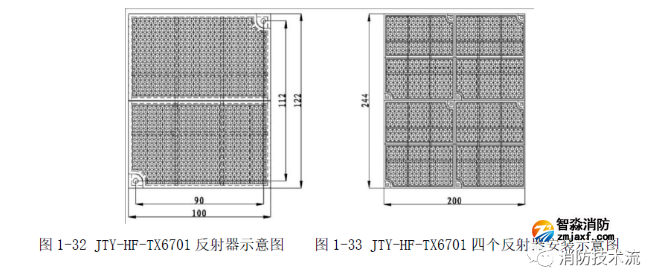

2、在做記號的位置打孔，并在所打的孔內安裝?8 的塑料膨脹管；3、用四個ST4*30 自攻螺釘將安裝支架安裝在墻壁上；4、取下探測器上蓋，擰松防水接頭，將線從探測器背面穿入防水接頭，穿入部分的長度要便于探測器接線；5、用兩只M4*12*10 螺釘將探測器底座固定在支架上。當探測器與反射器間的安裝距離為8m-40m 時，安裝1 個反射器；當安裝距離為40m-100m 時，需安裝4 個反射器。每個反射器安裝需用2 個?8 塑料管及2 個ST4*30 自攻螺釘，安裝尺寸見圖1-32。四個反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖見圖1-33。（單位：mm）

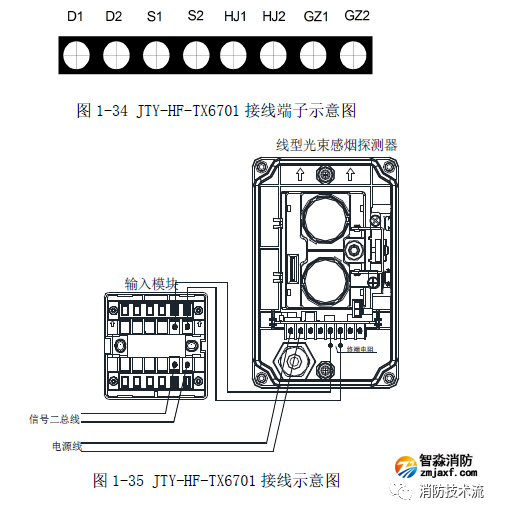

現場安裝時，探測器需要與直流24V 電源線（無極性）連接，直流24V 電源線接探測器的接線端子D1、D2 端子上，S1、S2 用于現場人員通過手持編碼器設定其靈敏度及距離值，HJ1、HJ2 用于火警繼電器輸出，GZ1、GZ2 用于故障輸出，反射器不需接線。接線端子示意圖如圖1-34 所示。

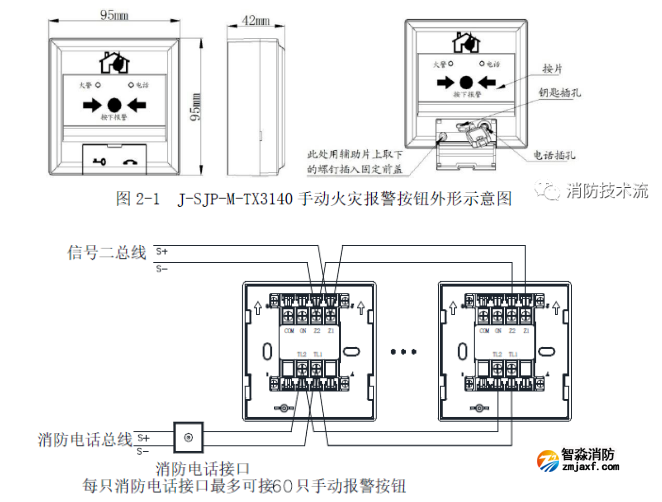

六、J-SJP-M-TX3140 型手動火災報警按鈕
總線(Z1、Z2) 采用≥1.0mm2阻燃線材，建議選用NH-RVS-2×1.5mm2阻燃線；觸點線(NO、COM)采用BV-2×1.0 mm2 或1.5 mm2 線；消防電話線(TL1、TL2)采用NH-RVVP-2×1.5mm2屏蔽線，截面積≥1.0mm2。穿金屬管（線槽）或阻燃PVC 管敷設。

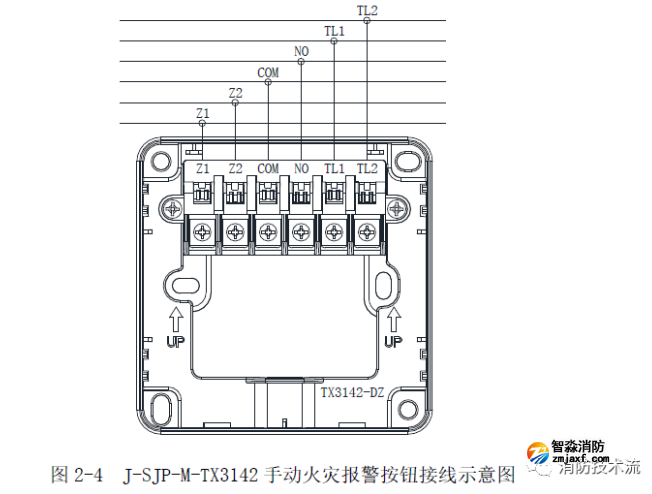

接線方法如圖：Z1、Z2：與報警控制器信號總線連接，無極性。NO、COM：額定DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。TL1、TL2：與消防電話系統連接，無極性。七、泰和安J-SJP-M-TX3142 型手動火災報警按鈕
Z1 、Z2 ：與報警控制器信號總線連接，無極性。NO、COM：額定DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。TL1、TL2：與消防電話系統連接，無極性。
總線(Z1、Z2)采用RVS-2*1.0 mm2或1.5 mm2線；觸點線(NO、COM)采用RVS-2*1.0 mm2或1.5 mm2線；消防電話線(TL1、TL2)采用RVVP 屏蔽線，截面積≥1.0 mm2。穿金屬管（線槽）或阻燃PVC 管敷設。

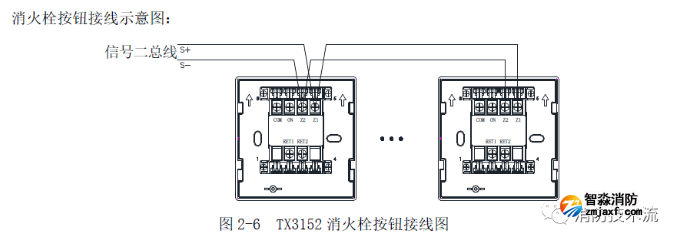

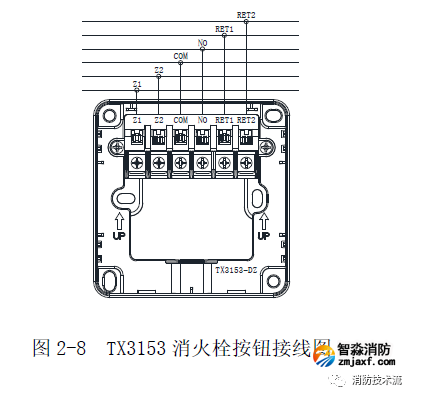

Z1、Z2：與報警控制器信號總線連接，無極性。NO、COM：額定DC30V/100mA 無源輸出端子，當消火栓按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。RET1、RET2：水泵啟動回答信號輸入端子，無極性。
總線(Z1、Z2) 采用≥1.0mm2阻燃線材，建議選用NH-RVS-2×1.5mm2阻燃線；觸點線(NO、COM)采用BV-2×1.0 mm2 或1.5 mm2 線。穿金屬管（線槽）或阻燃PVC 管敷設。
Z1、Z2：與報警控制器信號總線連接，無極性。NO、COM：額定DC30V/100mA 無源輸出端子，當消火栓按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。RET1、RET2：水泵啟動回答信號輸入端子，無極性。
總線(Z1、Z2)采用RVS-2*1.0 mm2 或1.5 mm2 線；觸點線(NO、COM)采用RVS-2*1.0 mm2 或1.5 mm2 線。穿金屬管（線槽）或阻燃PVC 管敷設。

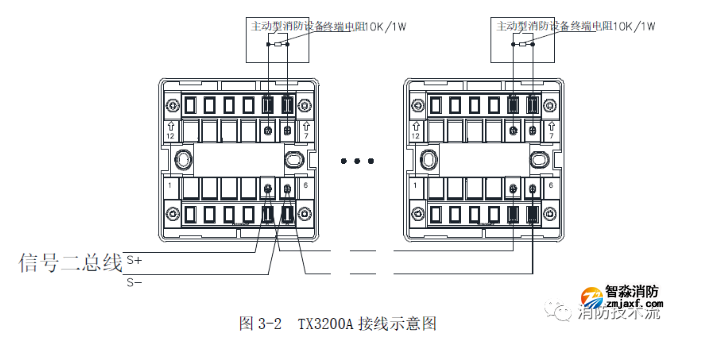

總線(BUS) 采用≥1.0mm2阻燃線材，建議選用NH-RVS-2×1.5mm2阻燃線；監視信號輸入線采用BV-2×1.0 mm2 或1.5mm2 線。穿金屬管（線槽）或阻燃PVC 管敷設。

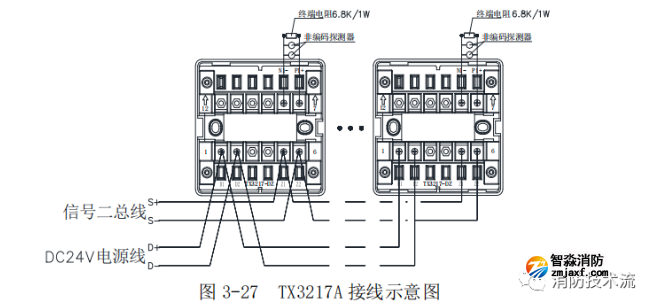

監視信號輸入端具備斷、短線檢測功能，要求在其末端配接一個10K 的終端電阻。

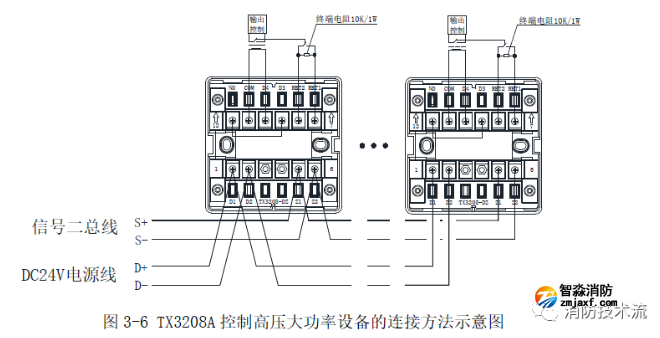

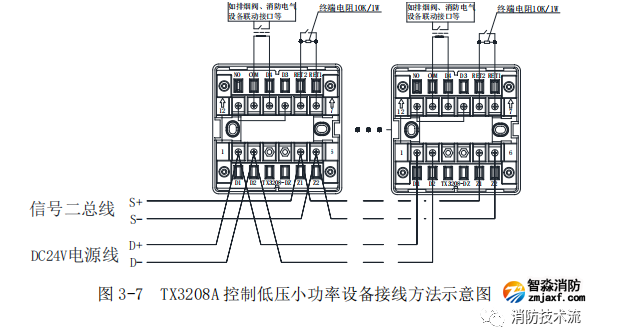

總線(BUS)采用 RVS-2×1.0mm2 或 1.5mm2線；DC24V 電源線采用 BV-2×1.5mm2 或 2.5mm2 線；常開輸出線采用 BV-2×1.5mm2 或 2.5mm2 線；反饋輸入線采用 RVS-2×1.0mm2 或 1.5mm2 線。穿金屬管（線槽）或阻燃 PVC 管敷設。

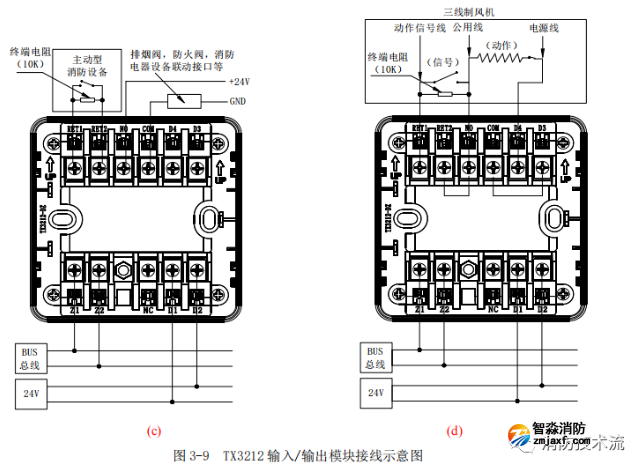

?輔助電源輸出接四線制低壓小功率消防設備，其接線方式如圖 3-9(a)、圖 3-9(b)所示；?無源輸出接四線制低壓小功率消防設備，其接線方式如圖 3-9(c)所示；?輔助電源輸出接三線制低壓小功率消防設備，其接線方式如圖 3-9(d)所示。總線信號輸入，無極性；D1、D2：24V 電源輸入，無極性；COM、NO：常開觸點輸出，觸點容量 30V/2.0A；RET1、RET2：監視信號輸入，無源接點；D3、D4：輔助電源輸出（≤500mA），D3 為負極，D4 為正極；NC：預留功能端子。

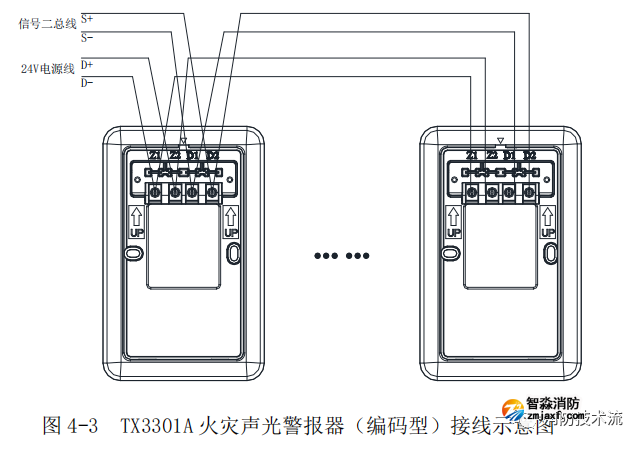

十四、泰和安TX3301A 火災聲光警報器（編碼型）

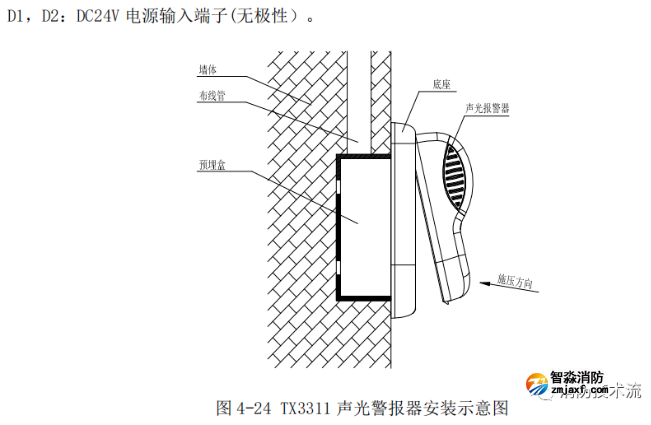

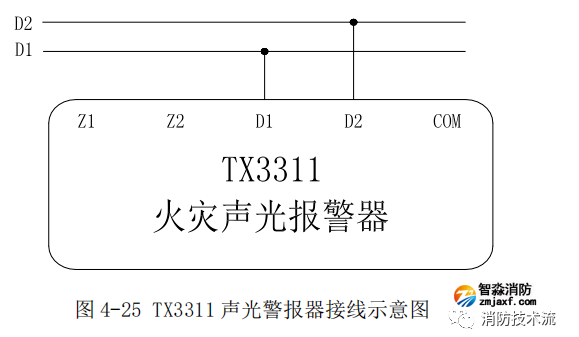

十五、泰和安TX3311 型聲光警報器（非編碼型）

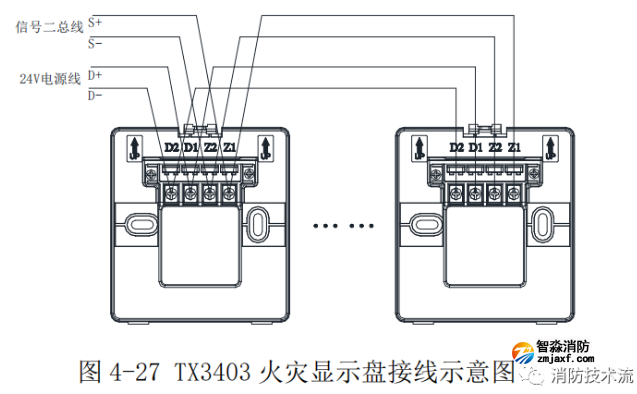

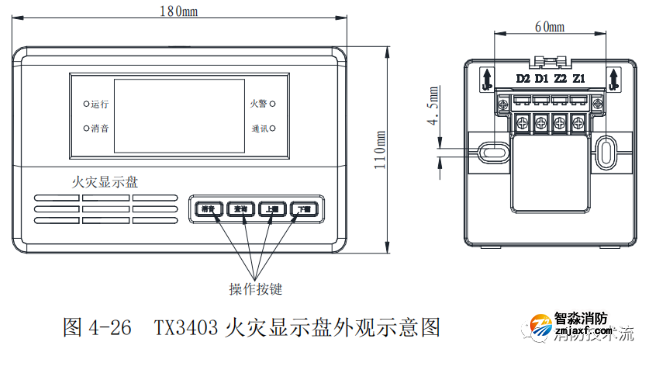

十六、泰和安TX3403 型火災顯示盤
總線(BUS) 采用≥1.0mm2阻燃線材，建議選用 NH-RVS-2×1.5mm2阻燃線；電源線采用 BV-2×1.5 mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設。
