泰和安J-SAB-F-TX6142本安防爆手動火災報警按鈕安裝接線圖

一，安裝與布線

警告：安裝設備之前，必須切斷回路電源并確認全部底殼已安裝牢靠。

3、安裝方法：手鈕進線管采用暗裝方式（如圖 11-14）。

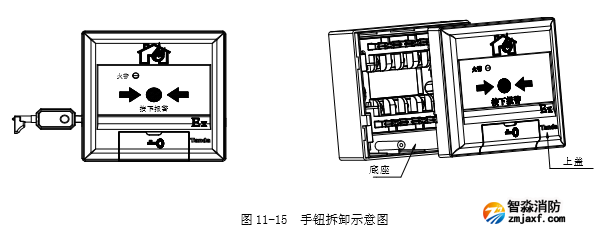

4、拆卸方法(如圖 11-15) 本手鈕底座與上蓋之間采用插接方式，插入專用鑰匙，即可將手鈕的底座與上蓋拆開

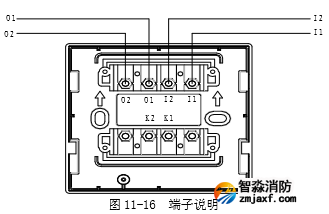

5、端子說明（如圖 11-16 ）

I1、I2：電源輸入端子，無極性。

O1、O2：級聯到下一設備（無極性）或接 5.1KΩ終端電阻。

K1、K2：常開信號輸出端子（額定容量 30V/0.1A)。

6、布線要求： TX3410 齊納式安全柵箱至本安型警報器間的電纜應選用截面積≥1.0mm2的本安電纜，且電纜間分布電 容不得大于 0.083μF，分布電感不得大于 4.2mH。為避免接線混亂，應采用不同顏色的線進行區別；接線 與手鈕底座端子連接處應做密封處理（無裸露銅線）。 本安線纜長度計算方法詳見本說明書中“JTYB-GF-TX6102 點型光電感煙火災探測器”的布線要求。

7、接線說明：

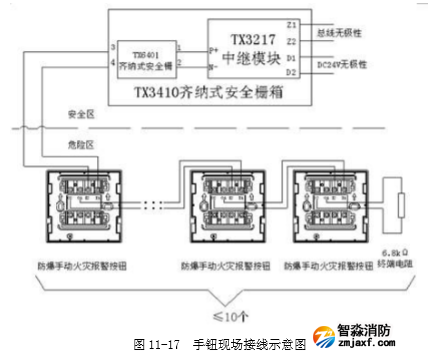

接線方式如圖 11-17 所示，現場對手鈕底座進行接線時，應注意不要將輸入線和級聯到下一個手鈕底 座的線擰在一個端子上。手鈕必須連接 TX3410 齊納式安全柵箱，防爆標志：Ex ib IIC T6 Gb，TX3410 齊 納式安全柵箱參數為：Uo：28V，Io：93mA，Po：0.65W，Co：0.083uF，Lo：4.2mH。

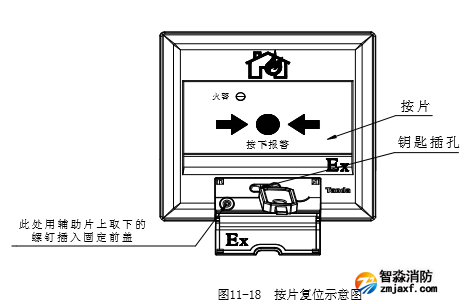

8、手鈕按片復位

本手鈕按片按下后必須使用專用復位鑰匙才能使其復位。如要將動作后的手鈕復位首先打開復位插孔 蓋，再將鑰匙插入鑰匙孔順時鐘轉90°即可將手鈕按片復位。復位示意圖如圖11-18 所示。

二，測試

警告：待全部設備都安裝完畢后再接通電源。

1、手鈕在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷 將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

2、按下手鈕按片，手鈕紅色火警指示燈應點亮。

3、測試結束后，用復位鑰匙使手鈕復位，并通知有關管理部門系統恢復正常。

4、在測試過程中不合格的手鈕檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回 維修。

三，使用與操作 本手鈕為非編碼型，無需進行編碼設置，按圖 11-17 接線方式使用。
