泰和安消防設備電源監控傳感器模塊接線示意圖

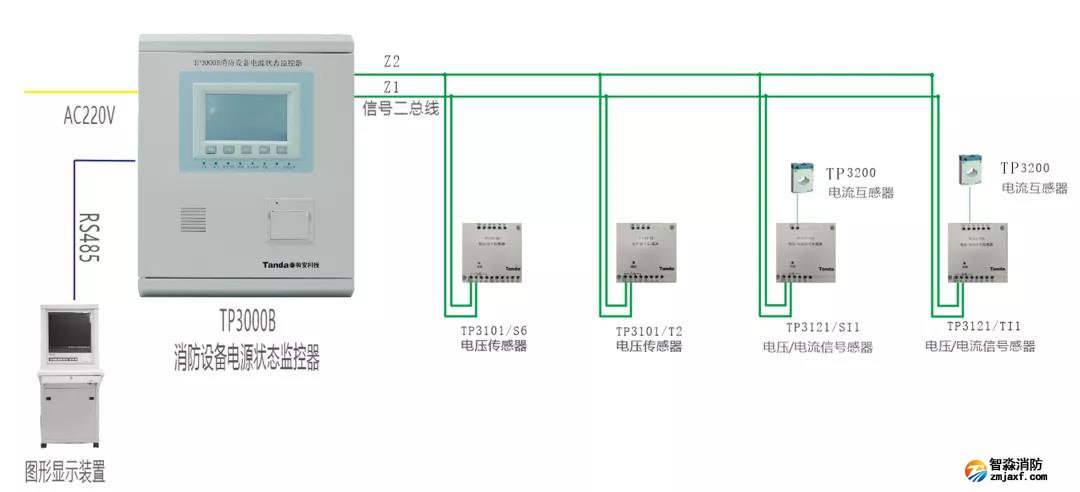

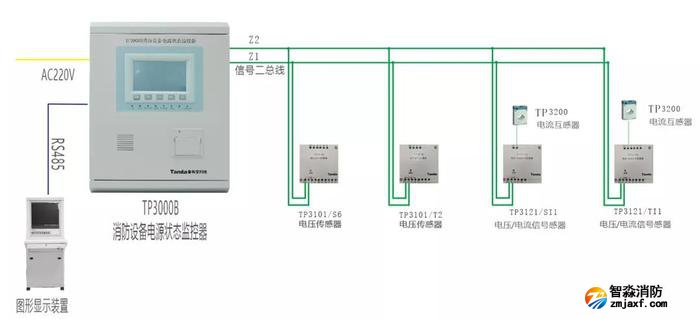

一，系統圖：

二，電源監控傳感器模塊的特點

1）實時監測被監控消防設備主、備電源的工作狀態。

2）實時監測被監控消防設備主、備電源過壓、欠壓、缺相、供電中斷等故障，并上傳故障信息至監控器。

3）針對雙電源系統具有冷備系統處理功能。

4）通訊總線采用無極性二總線，無需外接電源。

5）精度高，誤差≤5%。

6）低功耗設計，正常監測總線功耗≤12mW。

三，各個電源監控傳感器模塊的接線圖：

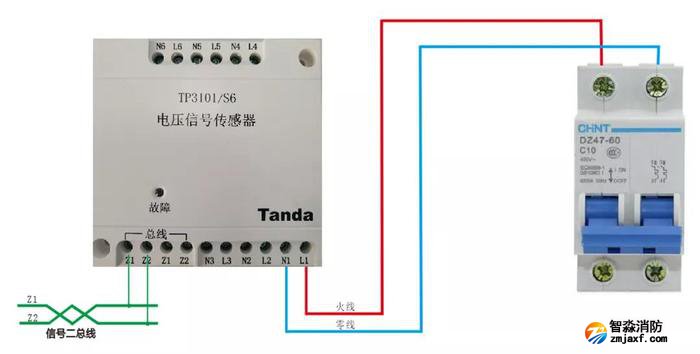

1，泰和安TP3101/S6外接端子接線圖

2，泰和安TP3101/T2三相雙電源電壓傳感器外接端子接線圖

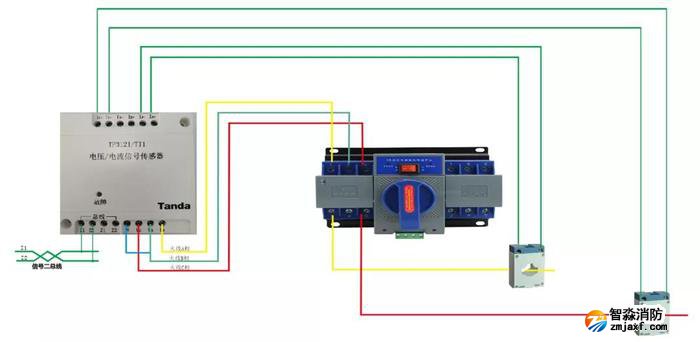

3，泰和安TP3121/TI1三相單路電壓電流傳感器外接端子接線圖（三相無零）

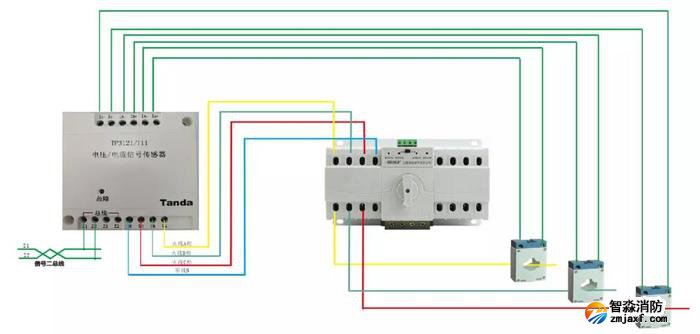

4，泰和安TP3121/TI1三相單路電壓電流傳感器外接端子接線圖（三相有零）

5，泰和安TP3121/SI1單相電路電壓電流傳感器外接端子接線圖

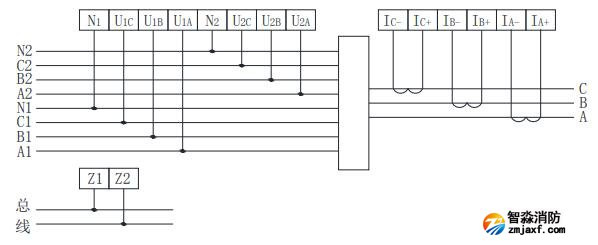

6，泰和安TP3121/TI2三相雙路電壓/電流信號傳感器
