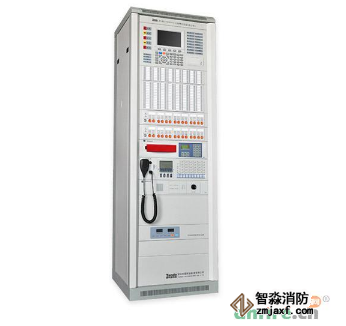

泰和安TX3016A火災報警控制器常見故障分析及解決方法

1、總線盤

A、故障現象：總線盤不能登錄

故障分析：

1、檢查485通訊線是否接在485-1上，A、B線是否接反；

2、檢查485通訊線電壓是否正常，正常電壓為3V左右；

3、檢查24V電源是否正常；

4、單獨接一個總線盤檢查是否可以正常讀寫地址，重新編寫一個地址（總線盤地址范圍157-188）；

注：總線盤地址修改的操作步驟先進入總線盤設置菜單，輸入相應的盤號，按F1發送，發送成功后，再按“需要修改地址總線盤”的第一豎列的第1、2個按鍵，當總線盤的燈全部閃亮以后說明寫入地址成功

5、總線盤損壞，更換總線盤。

B、故障現象：?jiǎn)?dòng)不了現場的聯動設備

故障分析：

1、在主機設備定義中檢查所要聯動設備的二次碼，和總線盤上相對應的點位所定義的二次碼是否相同；

2、在主機登錄信息中查詢現場的聯動設備是否正常登錄，現場聯動設備24V電源是否正常；

C、故障現象：?jiǎn)?dòng)“A號”鍵，其它的“B號”鍵也同時啟動

故障分析：

1、檢查定義的A號、B號按鍵的二次碼中是否有使用通配符“*”號；

2、檢查A號、B號鍵中的定義是否存在包含與被包含的關系；

2、多線盤

A、故障現象：不能登錄

故障分析：

1、檢查485通訊線是否接在485-1上，A、B線是否接反；

2、檢查485通訊線電壓是否正常，正常電壓為3V左右；

3、檢查24V電源是否正常；

4、單獨接一個總線盤檢查是否可以正常讀寫地址，重新編寫一個地址（多線盤的地址范圍為84-115）；

5、多線盤通訊卡壞，更換通訊卡。

注：多線盤地址算法；

ON位置代表1（取值為二進制位值×1），OFF為0（取值為二進制位值×0）.所有的位值總和后再加1即為實際地址值。位值表如下：

開關位 7 6 5 4 3 2 1

ON值 64 32 16 8 4 2 1

OFF值 0 0 0 0 0 0 0

表1 撥碼開關權值表

如：7、5、1撥到ON時，其地址值為：權值總和+1=64+16+1（權值總和）+1=82。

B、故障現象：多線盤上的多線點按下后，在控制器上均沒有多線點的顯示啟動和反饋信息。

故障分析：新擴展的8個點的多線盤的驅動板上插針A1~A7上的短路套未加。

（注：第一塊驅動板短接A1、第二塊驅動板短接A2依次類推）

C、故障現象：多線盤的多線點故障燈常亮，控制器上顯示多線點報輸出故障。

故障分析：多線上的多線點報輸出故障是因?yàn)槎嗑€點的控制輸出端沒有通過檢線電壓，檢查多線點的控制輸出端是否有負載，如4.7K電子，TX3119終端器等；

3、電源盤

A、故障現象：電源的數碼管上面顯示“Err”故障

故障分析：a、輸出電壓低于16V或高于30V時會顯示“Err”故障

B、故障現象：控制器上顯示線路故障

故障分析：電源的輸出端短路、過流、欠壓、輸出線路保險絲熔斷時會出現線路故障；

4、廣播模塊

故障現象：報輸入線故障：

故障分析：控制器對廣播模塊的輸入線有一個36V的檢測電壓，當檢測不到36V電壓時，模塊將會報輸入線故障；

解決方法：1、可以將廣播模塊設置成不檢線（模塊的版本必須是在V1.2以上，包含V1.2版本）

          2、可以在廣播設置的菜單中，將控制器的檢線模式設置模式1（及控制器不檢測廣播模塊的輸入線）

注：模式二為檢線模式（若使用恒業的廣播則會有檢線電壓）

5、TX3923輸出接口模塊

故障現象：控制器上顯示00125301輸出線故障

故障分析：1、檢查控制器上的TX3923輸出接口模塊是否接10K/w檢測電阻:

          2、TX3923輸出接口模塊損壞；

6、控制器的版本號的查看，進入第三菜單“登錄結果查詢”，在第三菜單的頁面中按“+”號鍵，即可在此頁面的右上角查看到控制器的版本號。

7、擴展插箱短路套的跳法

主插箱不需要跳短路套（1—16回路）；

1號擴展插箱  短接此插箱中的每個插槽中的A4、B4（17—32回路）；

2號擴展插箱  短接此插箱中的每個插槽中的A5、B5（33—48回路）；

3號擴展插箱  短接此插箱中的每個插槽中的A4、A5、B4、B5（49—64回路）；

8、TX3816設計工具

A、故障現象：不能把控制器里面的數據上傳到電腦中

故障分析： 1、TX3816設計工具的版本太低，更新版本；

          2、TX3816設計工具安裝過程中有文件受損，重新安裝一次軟件；（注：安裝過程中將電腦中的殺毒軟件關閉）

B、故障現象：從電腦上下載數據到控制里里，電腦上顯示下載成功但主機里面查詢不到

故障分析：數據下載不成功，將控制器重新開關機，再打開軟件重新傳輸一次數據；

C、故障現象：定義總線盤在輸入啟動范圍時不能輸入“*”號

故障分析：說明軟件版本過低，更新軟件版本；

9、CAN總線聯網的注意事項：

1、通訊卡中的一個3P端子，此端子的兩側標有“Y”、“N”，聯網時需要將“Y”與中間的端子用短路套短接；

2、從TX3913總線濾波器（CAN輸出接口模塊）輸出的電壓一般為3V左右；

3、控制器的聯網方式必須為“手拉手”方式；

4、聯網臺數少于8臺時，在最末端控制器上并一個120歐的電阻；

5、當聯網臺數大于8臺時，需要加配一臺TX6220CAN總線交換機，且在每個支路最后一臺控制器上并上一個120歐的電阻；

6、集中機與區域機的通訊速率必須保持一致，通訊速率的選擇從5Kbps到200Kbps（注：波特率越小通訊距離越遠，通訊越穩定但通訊速度慢，波特率越大通訊距離越近，通訊容易受干擾但通訊的速度快）
