產品簡介：泰和安TX3240總線終端適配器一、泰和安TX3240總線終端適配器用途:TX3240型總線終端適配器用于消除由于總線線路傳輸特征阻抗與控制器總線輸出阻抗不一致而引起的傳輸信號波形畸變，從而增加總線信號傳輸的可靠性，減少誤報警。因此，我公司要求，凡使用我公司控制器的火災自動報警系統，均應在總線上安裝“總線終端適配器

|

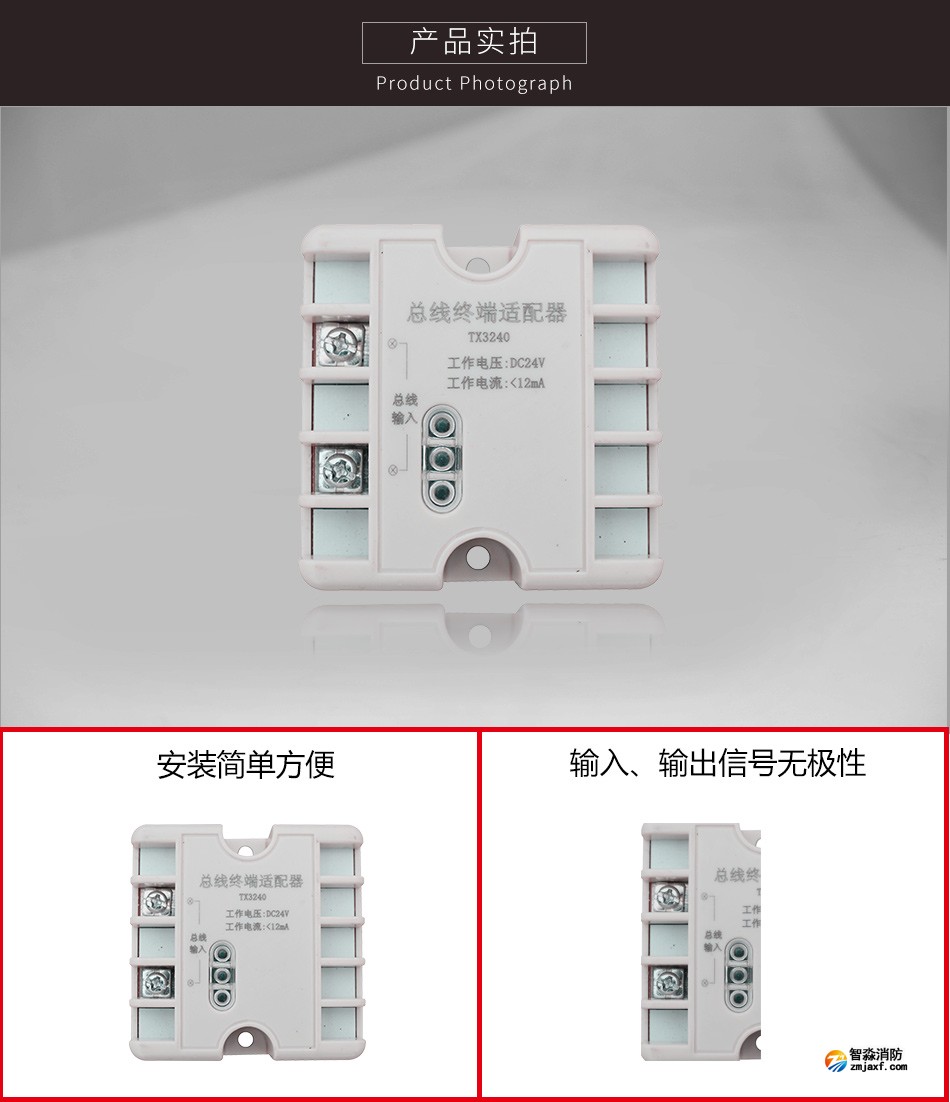

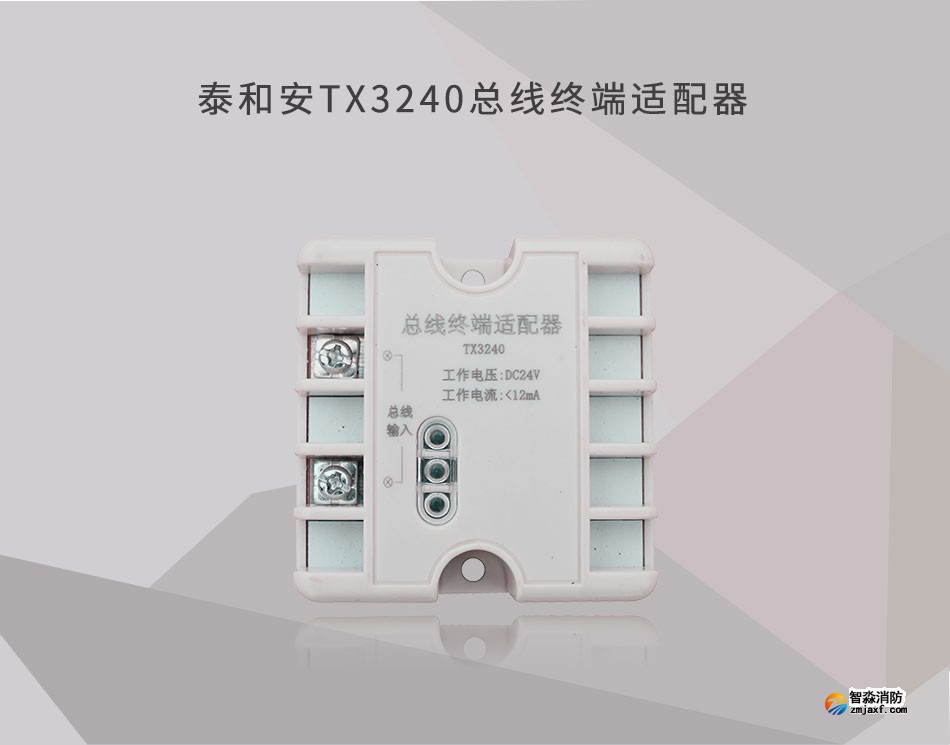

泰和安TX3240總線終端適配器
一、泰和安TX3240總線終端適配器用途:
TX3240型總線終端適配器用于消除由于總線線路傳輸特征阻抗與控制器總線輸出阻抗不一致而引起的傳輸信號波形畸變，從而增加總線信號傳輸的可靠性，減少誤報警。因此，我公司要求，凡使用我公司控制器的火災自動報警系統，均應在總線上安裝“總線終端適配器”。
二、為什么說在總線上安裝“TX3240總線終端適配器”是必要的呢？
泰和安近來研究發現引起系統誤報故障除了總線線路對地絕緣、線間電流異常等情況外，總線的特征阻抗（衡量總線傳輸高頻信號的一個特征指標）與控制器總線輸出阻抗嚴重不一致引起的反射波導致波形嚴重畸變，從而引起信號傳輸的不穩定，這種情況尤其發生在下列情況下：a)使用了雙芯屏蔽電纜或其它傳輸性能很差的電纜，b)線路比較長，c)線路負載比較輕（帶的探頭數量比較少）。
三、泰和安TX3240總線終端適配器如何安裝？
通常安裝在總線（或分支）的末端。具體做法是：如果總線布線是一條總線布到底，沒有分支時，只需在線路末端安裝一個即可，若總線是以樹枝狀布設或放射狀布設時，如果分支線（放射線）長度超過200米（雙芯屏蔽線超過100米）時，均應在線路末端安裝終端適配器。但是，由于每只適配器本身要消耗大約10mA的電流，因此，每條總線上適配器的總數建議不要超過10個。

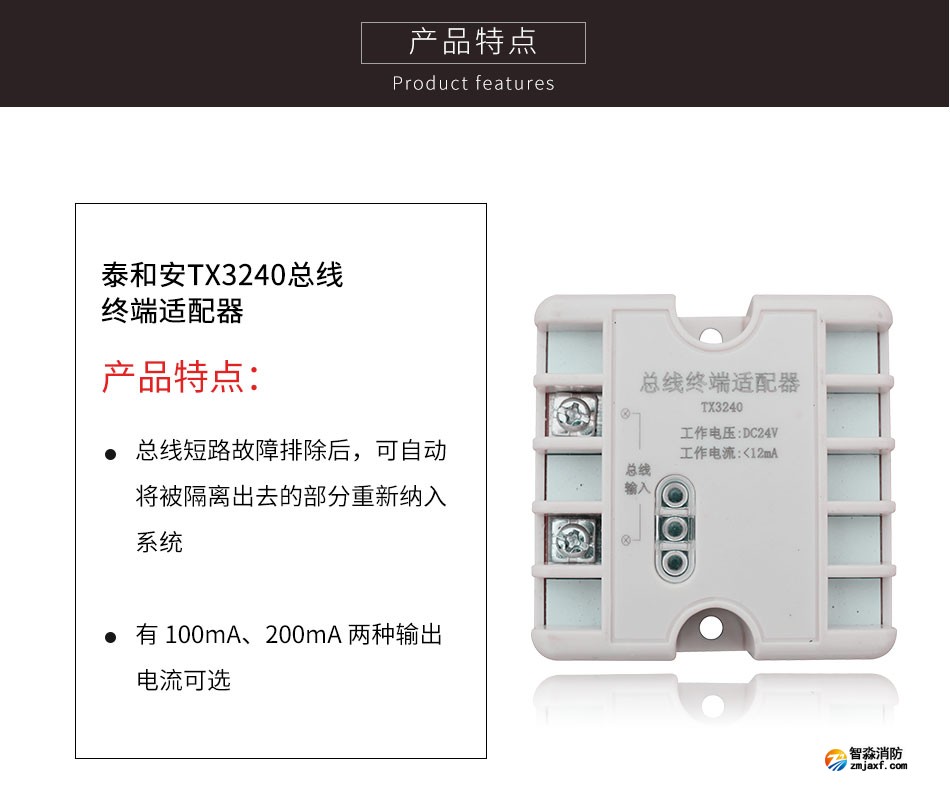

TX3240總線終端適配器
四、泰和安TX3240總線終端適配器的工作原理是什么？

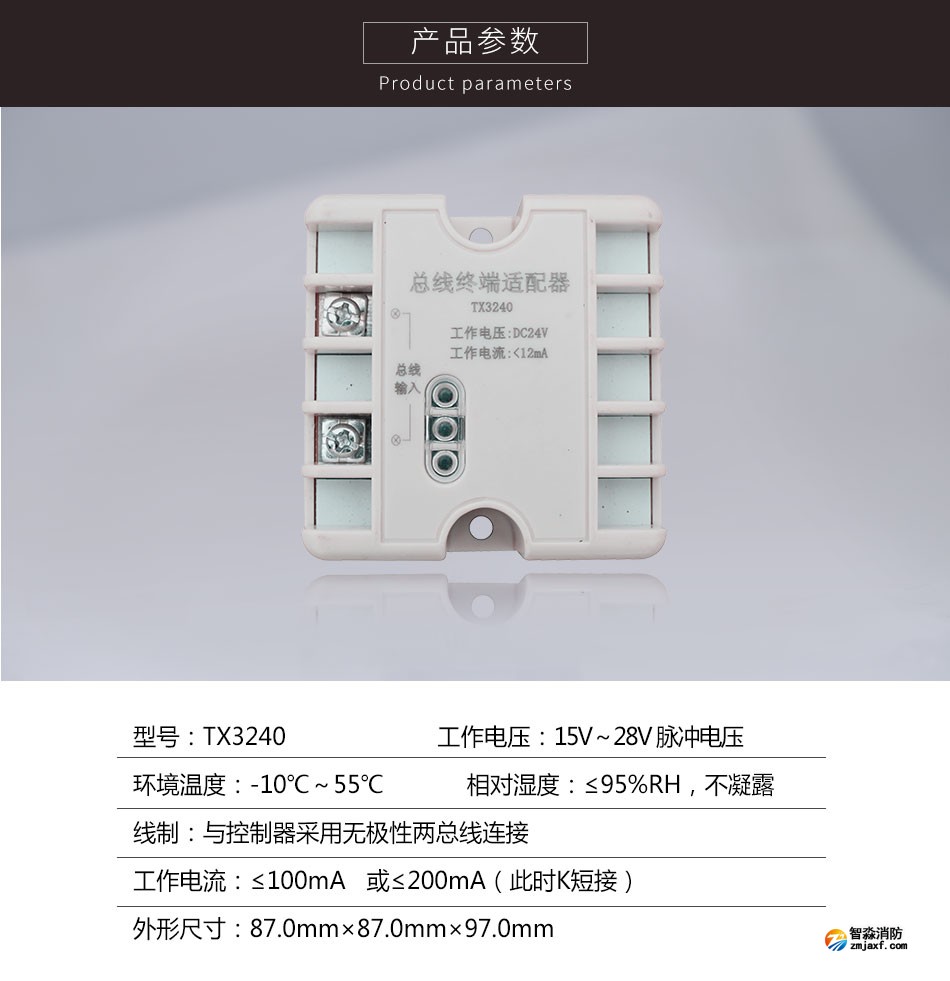

TX3240總線終端適配器
未安裝適配器前的總線波形如圖A所示，由于線路阻抗不匹配，引起了總線波形的畸變，可以看出波形上升和下降沿出現了嚴重“振鈴”（振蕩），此信號會引起探測器識別錯誤，安裝了適配器后的總線波形（見圖B），其上升沿、下降沿的振鈴被極大地消減，這樣的信號能保證探測器的正常工作。
五、泰和安TX3240總線布線應如何選材？
無論是報警總線還是485通訊總線，其優先選材順序應該是：雙絞線、雙絞護套線、BV線（單股、多股）、雙絞屏蔽線、平行線（扁平電纜）、雙芯或多芯屏蔽線，其中雙絞線為最優，雙芯屏蔽線為最差。線徑的選擇通常根據線路的長度和所接探頭的多少選擇0.75mm2～2.5 mm2，485總線由于電流也有阻抗匹配的問題，解決此問題的辦法和原則與探測總線一樣，只不過是用一只100歐姆～200歐姆的電阻（0.25W以上）代替總線終端適配器即可。485通訊總線的終端電阻不是可有可無，為了保證工程質量，應該是必須要安裝的。
