賦安防火門監控系統布線圖：

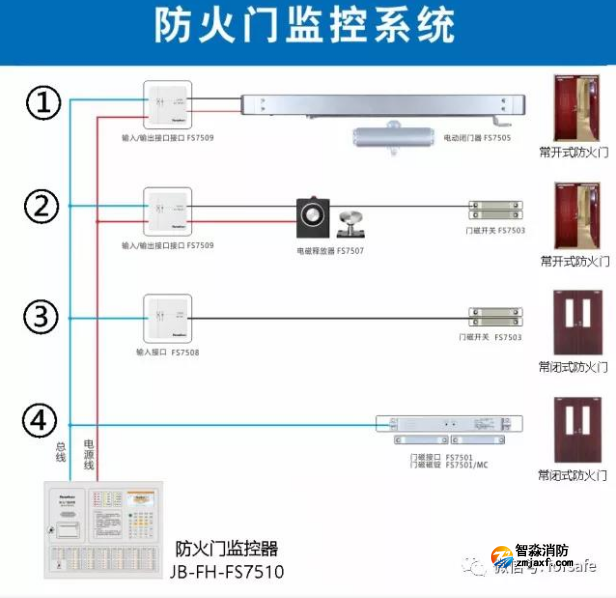

賦安防火門監控系統共有四種安裝方案，兩種常開防火門配置，兩種常閉防火門配置。
賦安防火門監控系統布線圖
常開防火門配置
賦安防火門監控系統布線圖
方案一

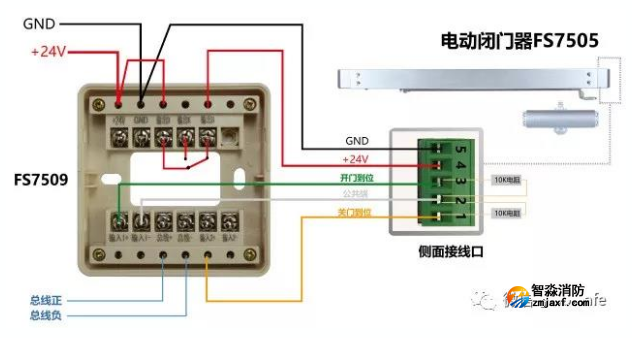

輸入/輸出接口FS7509+電動閉門器FS7505
單開門配置：1個輸入/輸出接口FS7509+1個電動閉門器FS7505(非編碼式)
雙開門配置：2個輸入/輸出接口FS7509+2個電動閉門器FS7505(非編碼式)
賦安防火門監控系統布線圖
方案二

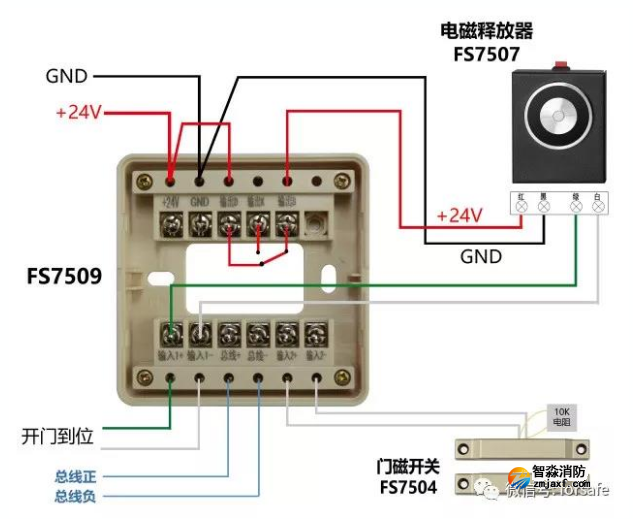

輸入/輸出接口FS7509+電磁釋放器FS7507+門磁開關FS7503或FS7504
單開門配置：1個輸入/輸出接口FS7509+1個電磁釋放器+1對門磁開關FS7503或FS7504
雙開門配置：2個輸入/輸出接口FS7509+2個電磁釋放器+2對門磁開關FS7503或FS7504
常閉防火門配置
賦安防火門監控系統布線圖
方案一

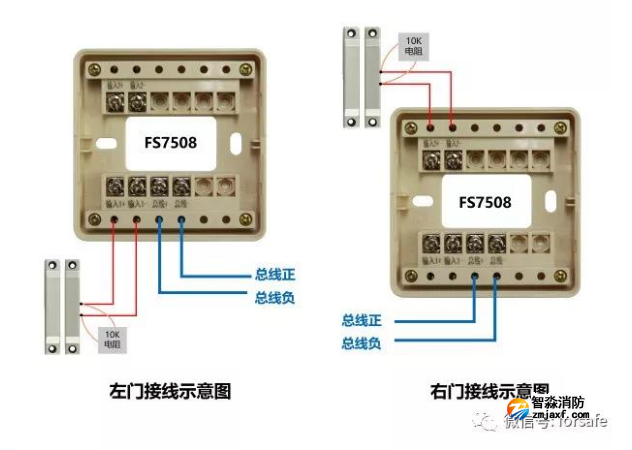

輸入接口FS7508+門磁開關FS7503或FS7504
單閉門配置：1個輸入接口FS7508+1對門磁開關FS7503或FS7504

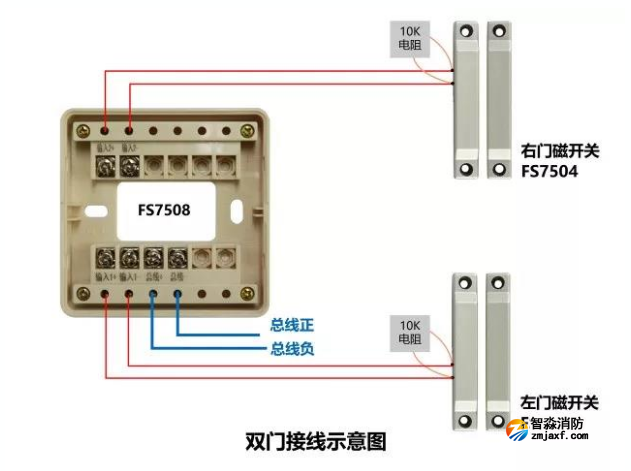

雙閉門配置：1個輸入接口FS7508+2對門磁開關FS7503或FS7504
賦安防火門監控系統接線圖
方案二

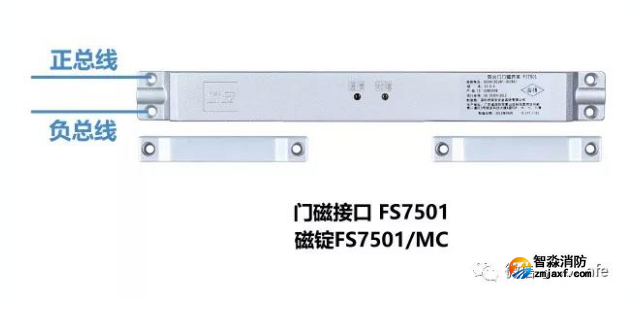

門磁接口FS7501+門磁FS7501/MC
單閉門配置：1個門磁接口FS7501+1個門磁FS7501/MC
雙閉門配置：1個門磁接口FS7501+2個門磁FS7501/MC
