本期為大家?guī)?a href="http://www.www.qimengwl.com/bdqn/" target="_blank">青鳥火災自動報警系統中特殊火災探測器的接線示意圖。

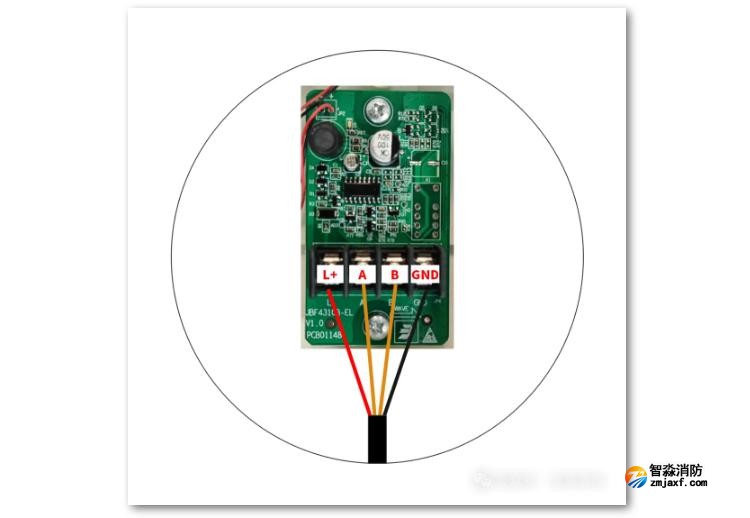

JTW-LCD-JBF4310-1纜式線型感溫火災探測器接線圖：

信號處理單元

終端盒

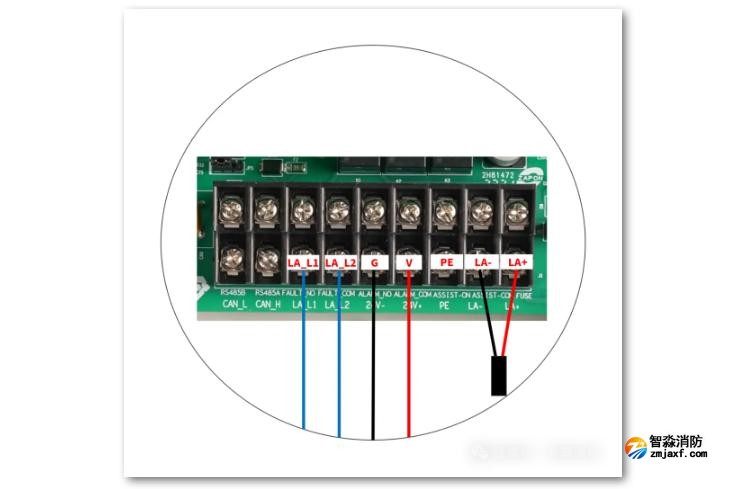

JBF-AR10P1吸氣式感煙火災探測器接線圖：

　　（根據實際需求配置輸入模塊JBF5131A/C的數量）

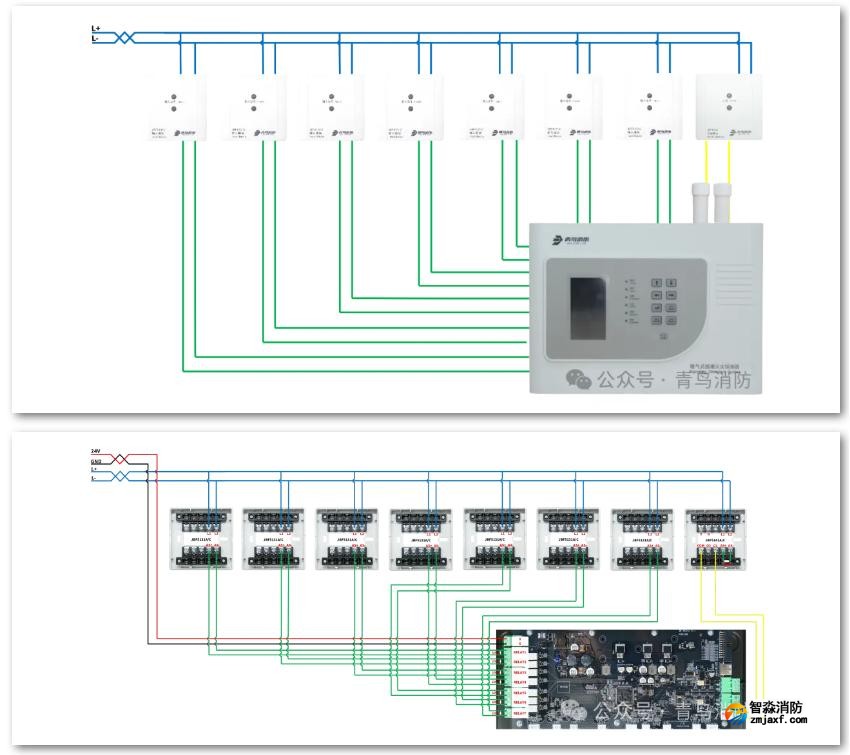

JBF-AR10P2/4吸氣式感煙火災探測器接線圖：

JTG-Z-JBF4385A點型紫外火焰探測器接線圖：

　　非防爆型

JTG-U-JBF4386A點型紫外火焰探測器接線圖：

　　非防爆型

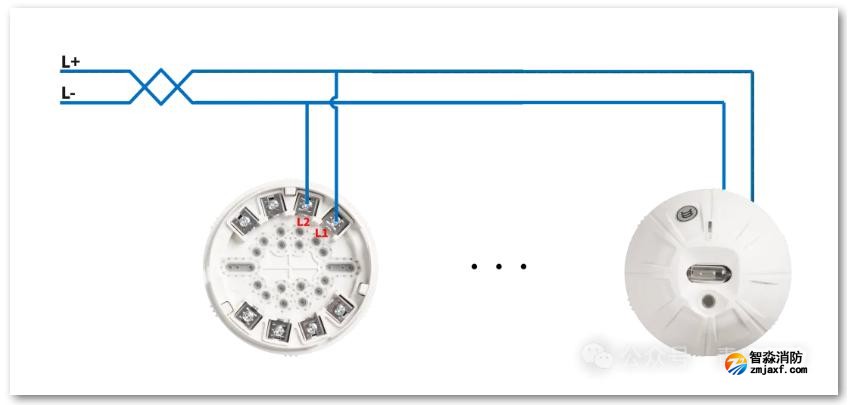

JTG-H-JBF4384A-Ex點型紅外火焰探測器接線圖：

　　本安防爆型

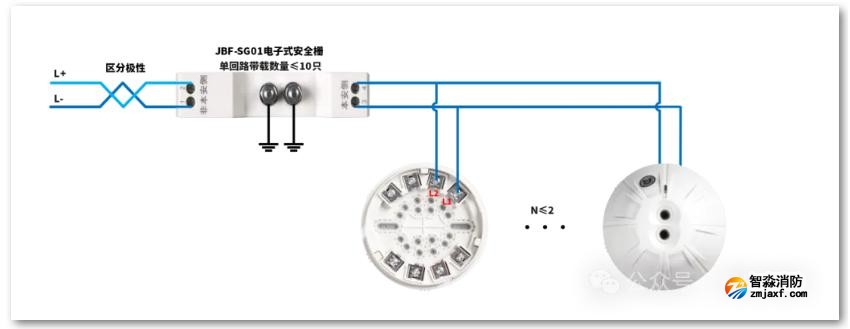

配備JBF-SG01電子式安全柵

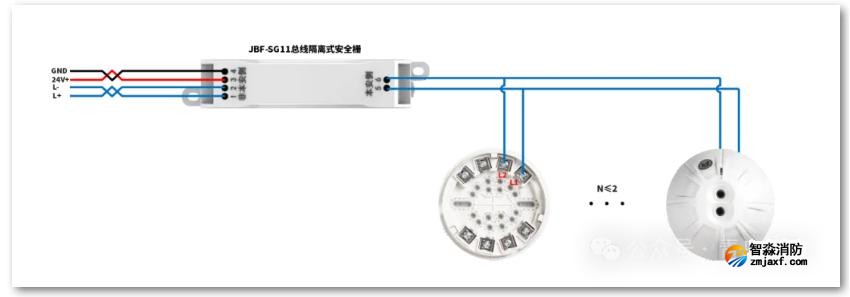

配備JBF-SG11總線隔離式安全柵

點型紅外火焰探測器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

點型紫外火焰探測器：JTG-Z-JBF4385C-Ex

點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

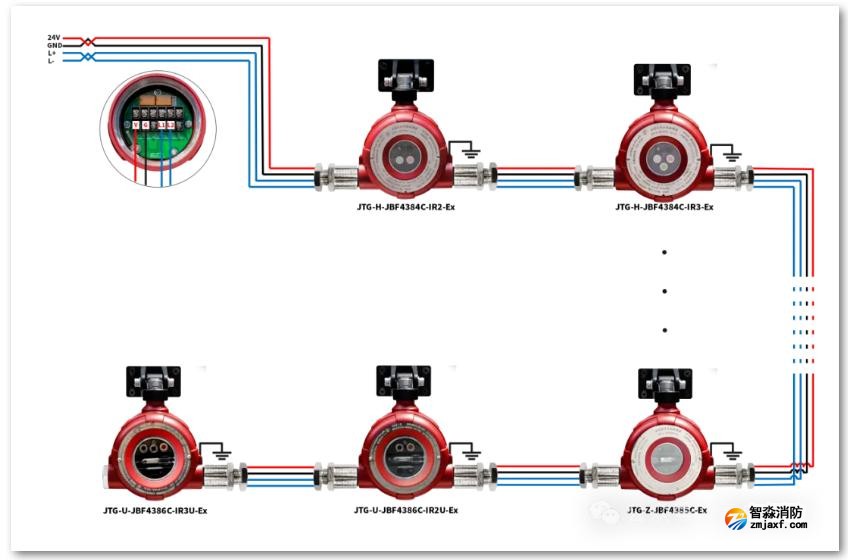

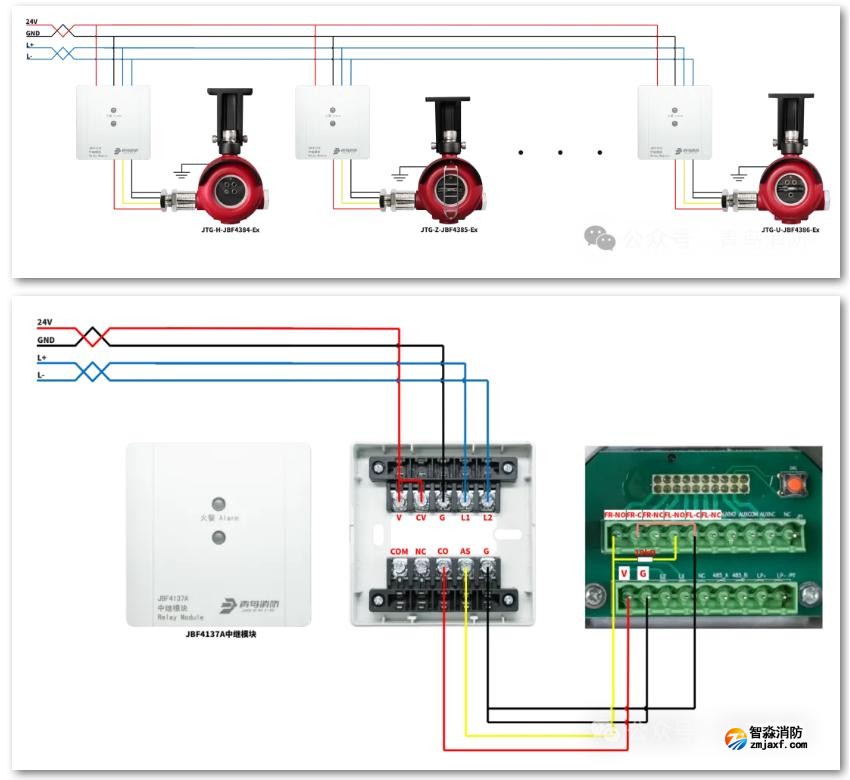

　　隔爆型

手拉手

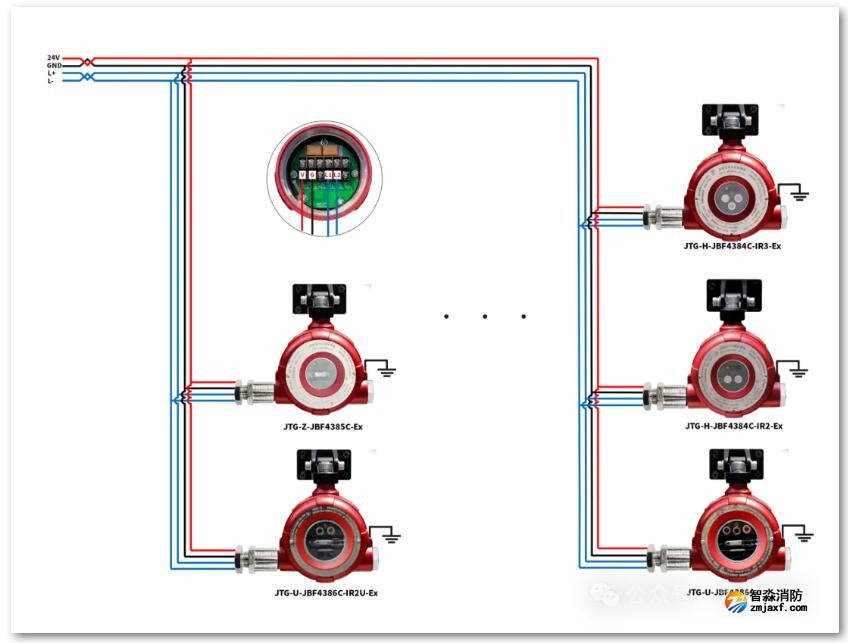

分支

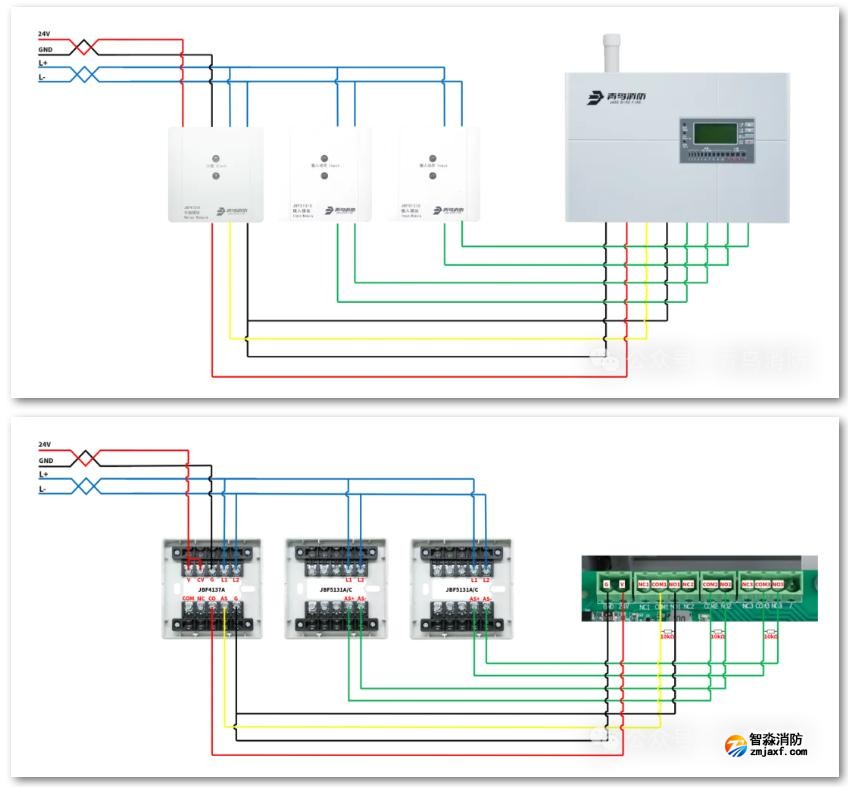

點型紅外火焰探測器：JTG-H-JBF4384-Ex

點型紫外火焰探測器：JTG-Z-JBF4385-Ex

點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386-Ex
