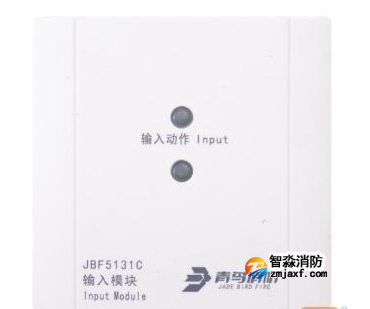

JBF5131C輸入模塊是青鳥消防的可接收無源觸點信號的控制模塊，可接收被監視設備動作后提供的常開無源觸點信號或常閉無源觸點信號，通過輸入動作指示燈常亮來示意用戶。

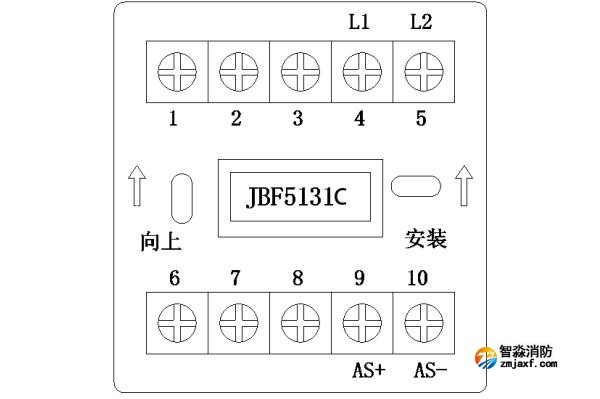

JBF5131C輸入模塊接線端子圖：
L1（端子4）、L2（端子5）：接通回路總線，無極性。
AS+（端子9）、AS-（端子10）：接應答（無源觸點）
JBF5131C輸入模塊接線圖：

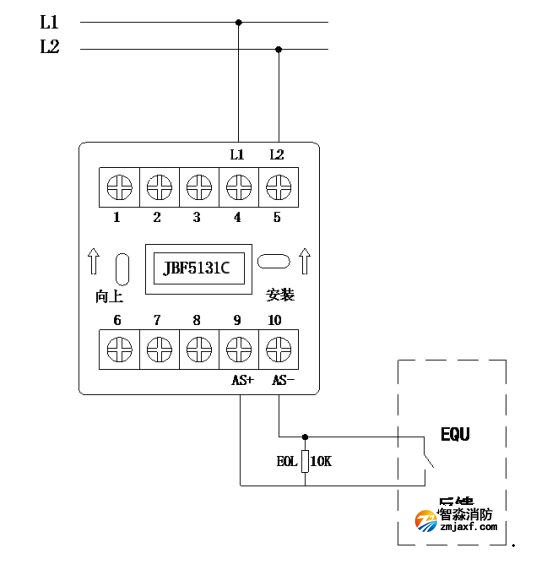

監視無源閉合應答的現場設備時：AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。接線示意圖如下圖：
無源常開信號輸入

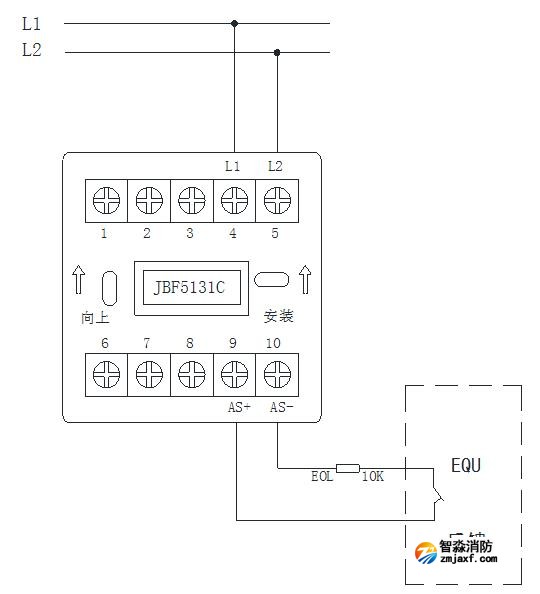

監視無源斷開應答的現場設備時：AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動開端必須串聯10KΩ終端電阻。接線示意圖如下圖：
無源常閉信號輸入
