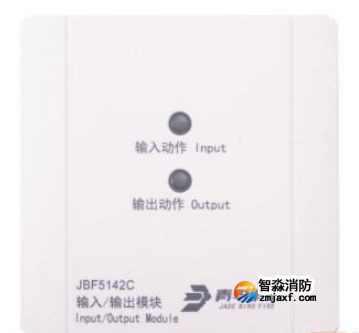

JBF5142C輸入/輸出模塊是青鳥消防股份有限公司開發的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。

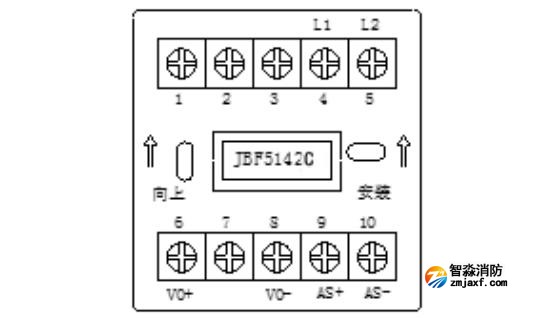

JBF5142C輸入/輸出模塊接線圖：

　　L1（端子4）、L2（端子5）：接回路總線，無極性。

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點）。必須并聯10KΩ終端電阻。

　　VO+(端子6)、VO-（端子8）：接被控設備（脈動觸點）。模塊啟動后VO+(端子6)和VO-（端子8）可以脈沖輸出或持續輸出。見下圖。

注：①脈沖輸出：模塊設備只提供DC30V/1.5A/100ms脈沖，不提供持續電壓。

　　②持續輸出：脈沖輸出后還可持續輸出維持DC24V繼電器工作所需電流。
