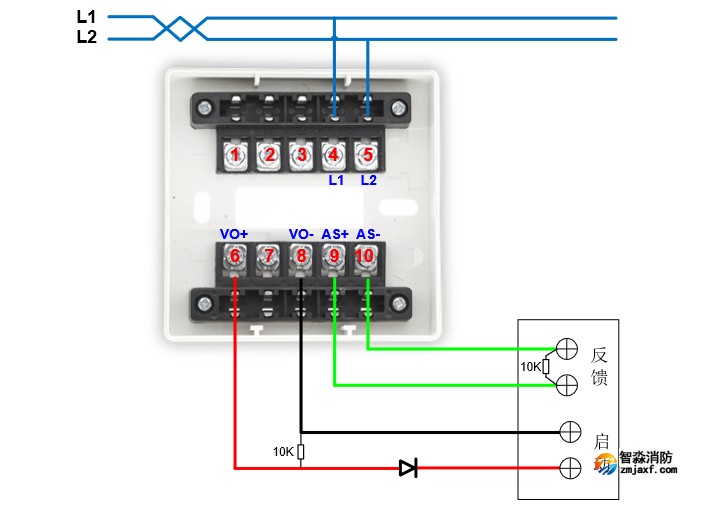

L1(端子4)、L2(端子5):接回路總線,無極性。
輸入功能:
AS+(端子9)、AS-(端子10):接應答(無源觸點)。
連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。
輸出功能:
VO+(端子6)、VO-(端子8):接被控設備(脈動觸點)。模塊啟動后VO+(端子6)和VO-(端子8)可以輸出。
注意:脈沖輸出時模塊設備只提供24V/100ms脈沖,不提供持續24V。
