產品概述：

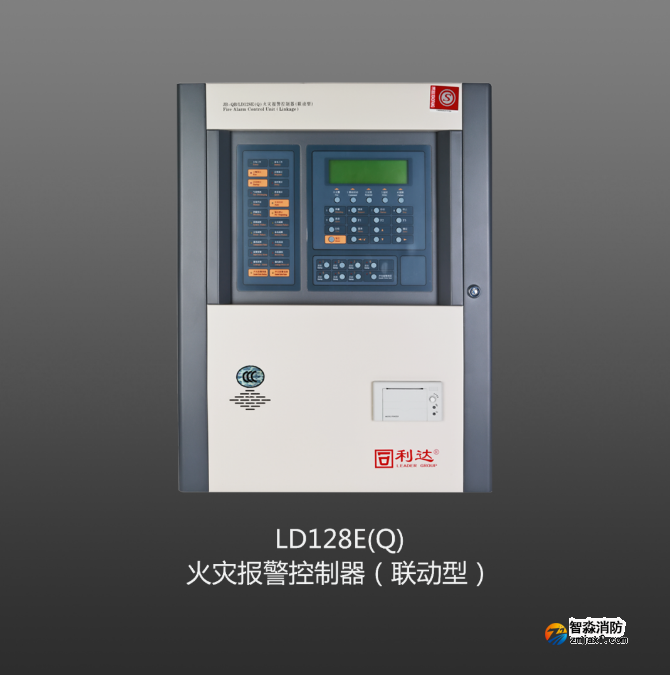

JB-QB/LD128E(Q)火災報警控制器（聯動型）是智能化的二總線火災自動報警設備，采用中文液晶顯示，滿足GB 4717-2005《火災報警控制器》和GB 16806－2006《消防聯動控制系統》。LD128E(Q)集報警及聯動控制于一體，該產品配合利達消防E/EN系列探測器、模塊、手報及其它相關設備，廣泛應用于賓館、公寓、商場、餐飲娛樂場所、工廠等，同時它可作為大型工程的區域火災報警控制器使用。

LD128E(Q)聯動控制器可配接4個回路，每回路可混接256個利達消防生產的探測器、聯動模塊或區顯。即LD128E(Q)聯動控制器總容量為1024點。自帶8路繼電器有源輸出,1組公共火警無源節點輸出,1組公共故障無源節點輸出。LD128E(Q)聯動控制器具有一個CAN總線接口，可與利達消防生產的其它控制器進行聯網，還可與CRT、樓宇自動化設備及遠程消防管理系統相連。

產品執行標準：電磁兼容、安全標準：符合GB 4717-2005《火災報警控制器》和GB 16806－2006《消防聯動控制系統》的要求。

調試要求：

1．現場火災探測器，模塊等設備施工安裝完成

2．編碼型設備確保設備已編址完成；

3．火災報警控制器已供AC 220V電源；

4．信號信號二總線，無斷路、斷路、開路等情況，回路導線總電阻＜50Ω；

5．直流24V聯動電源，線無斷路、斷路、開路等情況，確保現場設備端有直流24V電壓，正負極接線正確；

6．火災報警控制器。

火災自動報警控制器調試：

1．設備接入系統通電后，控制器的以下功能檢查均正常：

　　A．顯示、按鍵、觸摸操作、自檢功能；

　　B．消音、復位、故障報警功能；

　　C．火警優先、報警記憶功能；

　　D．主備電切換、打印機、欠壓功能；

2．消防聯動控制功能（非消防電源強切、聲光報警器、消防廣播等）動作信號正常。

現場設備調試：

1.探測器、模塊、手動報警按鈕、消火栓按鈕、聲光警報器等前端設備編址；

2.前端設備與設備底座扣緊；

3.檢查前端設備的信號二總線電壓是否為DC 14V～24V；

4.檢查前端設備的聯動電源電壓是否為DC 24V~26V；

5.探測器加煙（加溫）試驗，均報警正常；

6.手動報警按鈕試驗，均報警正常；

7.火警電話通話正常、消防廣播正常。
