某地鐵站機電消防安裝賞析

作者： 超級管理員 時間：2023-10-09 18:01:51 來源：本站
摘要：某地鐵站機電消防安裝賞析1通風空調通風空調系統管線安裝提前應用了BIM模型對其進行優化，合理布置施工空間、施工工序，避免管線沖突及材料浪費，保證管線安裝完成的平整美觀，并對設備基礎進行合理定位，提前對環控機房設備及管線進行了安裝模擬，保證了后期施工有序進行。風管安裝設備區走廊綜合管線風井片式消聲器安裝環...

某地鐵站機電消防安裝賞析

1通風空調

通風空調系統管線安裝提前應用了BIM模型對其進行優化，合理布置施工空間、施工工序，避免管線沖突及材料浪費，保證管線安裝完成的平整美觀，并對設備基礎進行合理定位，提前對環控機房設備及管線進行了安裝模擬，保證了后期施工有序進行。


風管安裝

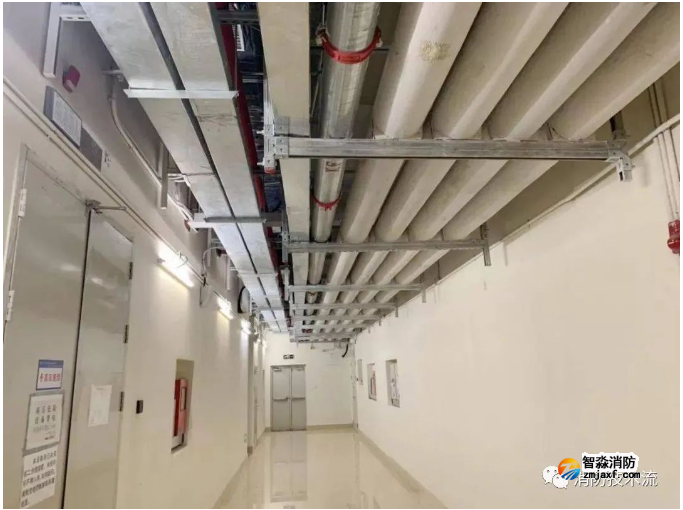

設備區走廊綜合管線


風井片式消聲器安裝

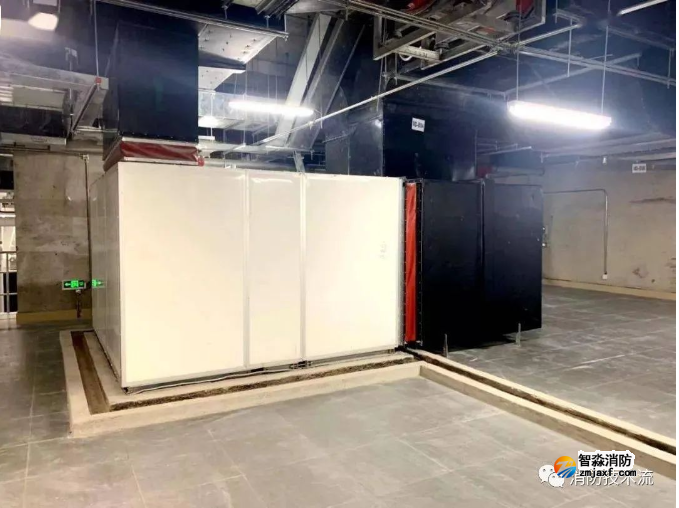

環控機房設備安裝

2低壓配電

地鐵低壓配電分為三級配電，與通信系統、信號系統、自動售檢票系統、氣體滅火系統、站臺門系統、安防系統自動扶梯(火災時仍需運行的)、消防泵、廢水泵(含區間廢水泵)、雨水泵(出入口和敞口風亭處)、所用電、站廳與站臺公共區照明、應急照明電源裝置、車控室電源(含防火卷簾等)、與消防疏散有關的導向燈箱、火災或事故時需運行的風機、風閥等為一級負荷。
污水泵、自動扶梯(火災時無需運行的自動扶梯)、電梯、設備區和管理區工作照明、出入口通道工作照明、火災時無需點亮的導向燈箱、銀行、區間維修電源、卷簾門、多聯機電源等為二級負荷。商鋪電源、冷源系統及其配套設備、廣告照明等為三級負荷。

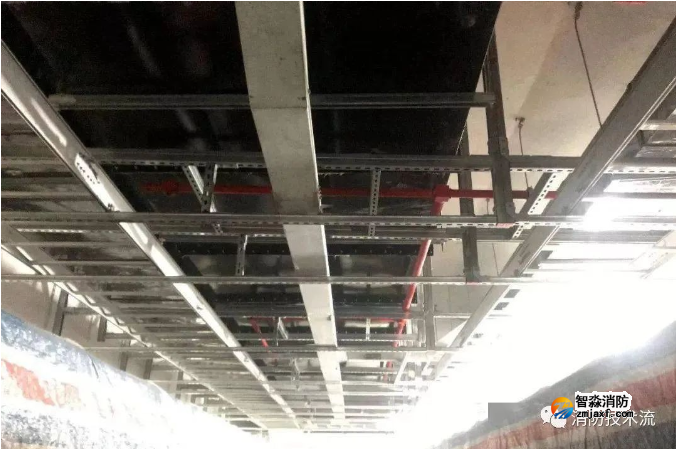

0.4KV開關柜室綜合管線布局

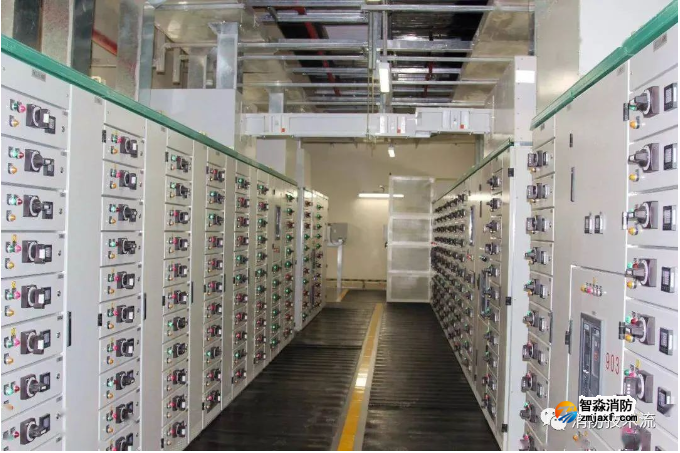

0.4KV開關柜室

環控電控柜是一種實現空調機組的送風機，排風機，制冷機組，冷卻水泵，冷卻塔等空調設備的集中供電及智能控制的設備，被廣泛使用于地鐵通風空調系統。

環控電控室作為地鐵中重要的設備房之一，專業眾多，排布不好不但碰撞嚴重而且會顯得凌亂，施工前項目部通過BIM技術對各專業進行了建模排布，保證了管線的布局及現場設備的整齊，美觀，為后期運營提供一個良好的工作環境。

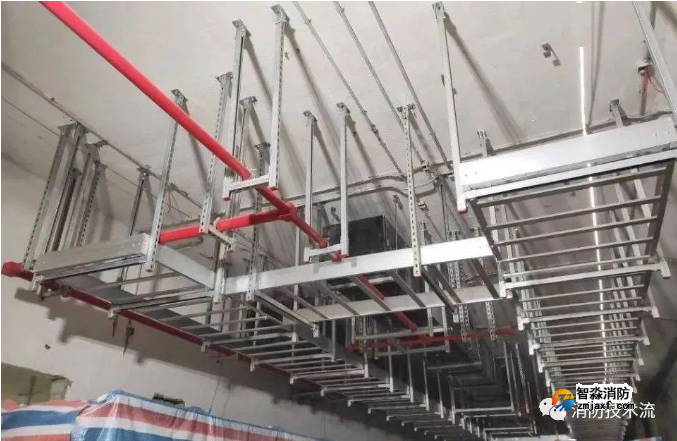

環控電控室綜合管線布局

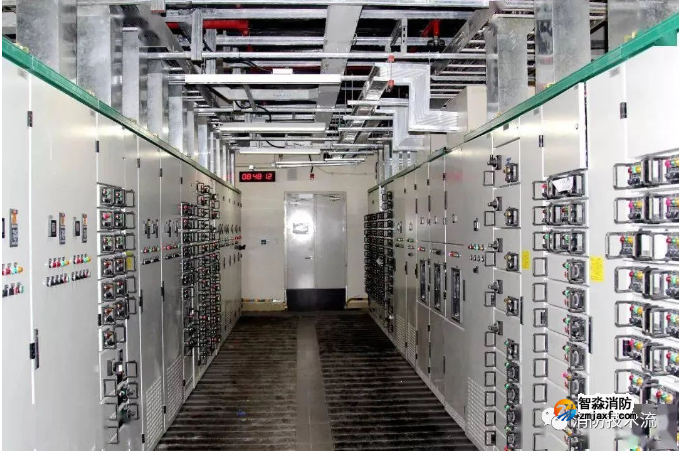

環控電控室

3給排水及消防

給排水及消防專業的消防泵房和氣瓶間的施工以BIM技術為依托，對照施工藍圖與現場的實測數據相結合，合理利用空間，構造房間布局，經多次優化形成BIM模型，通過BIM模型對現場安裝進行施工技術指導和交底，整體施工效果既滿足規范要求又具備了觀感質量。

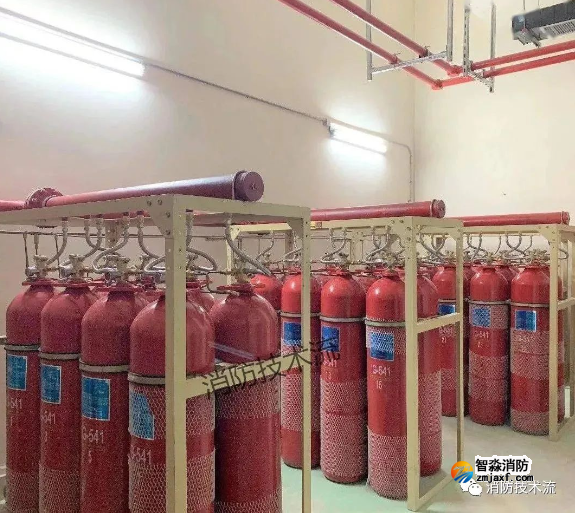

氣瓶間

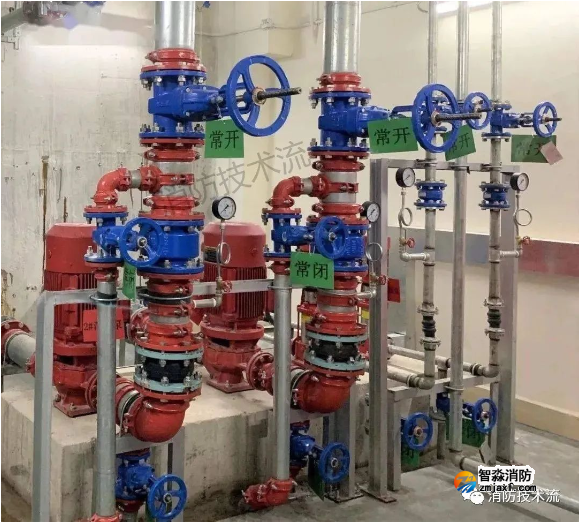

消防泵房

4智能建筑

火災自動報警系統設置三級(中心級、車站級、就地級)控制設置全線系統,實現對車站火災探測報警和消防系統設備進行監控與管理。在地鐵發生火災時,發出模式指令使消防系統和各相關設備轉入火災模式運行,執行消防聯動,實現防救火災功能。為保護地鐵設施安全，在車站重要電氣、電子房間內設置氣體滅火系統。
該項目設備區走廊FAS、門禁箱體都為暗裝，精確的孔洞預留與收口成為施工關鍵，在箱體安裝之前項目采用BIM技術模擬安裝過程和安裝效果，優化箱體排布，使得整體觀感良好，線纜排布整齊劃一。

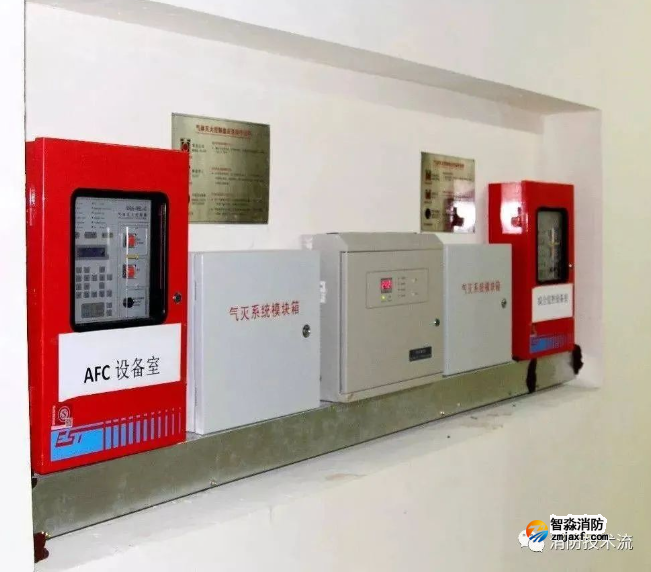

氣體滅火系統就地控制盤采用墻體嵌入式安裝工藝

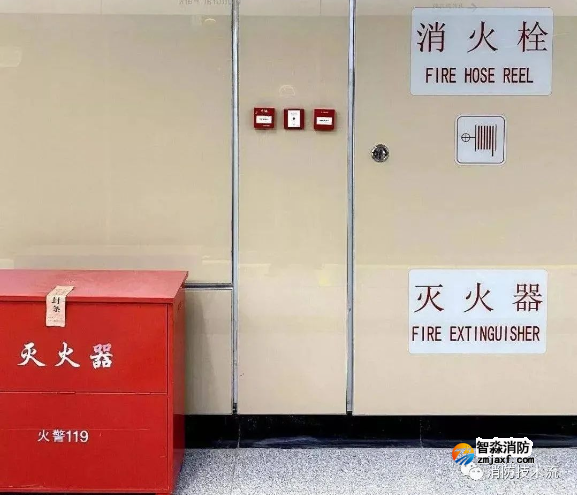

消火栓一角

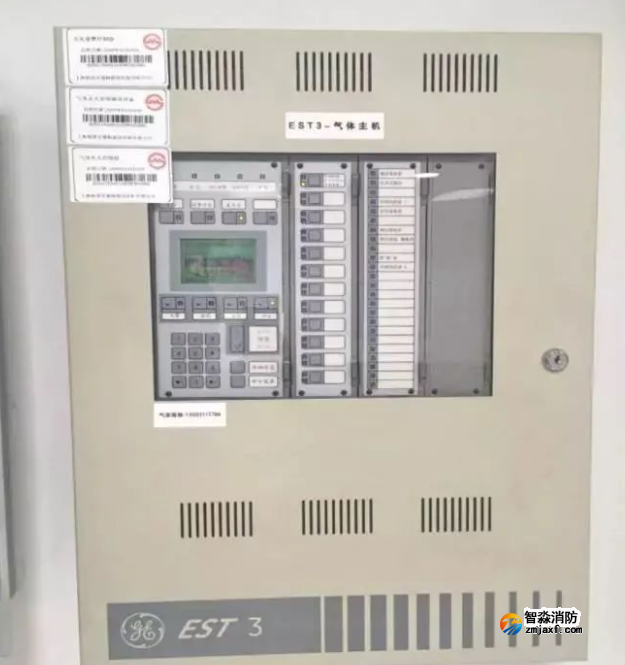

氣體滅火控制主機

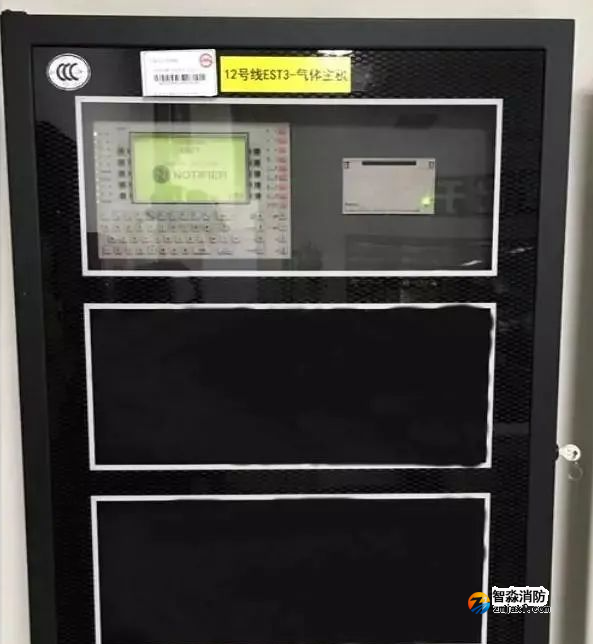

FAS主機
