機房項目氣體滅火系統防排煙設置常用方案

一、編制方案的目的

1.加強消防系統設施的使用維修管理。

2.更合理設置排風系統，最大限度地排放氣體滅火后產生的七氟丙烷等氣體。

3.從設計出發，既保障消防安全，又同時提高氣體滅火系統的經濟性。

二、參考規范

1、具體參考規范

《建筑設計防火規范》GB50016-2014（2018版）

《氣體滅火系統設計規范》GB50370-2005

2、具體參考規定

《氣體滅火系統設計規范》GB50370-2005相關規定如下：

6.0.4規定

滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區，應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。通信機房、電子計算機房等場所的通風換氣次數應不少于5次/h。

對于地上防護區，有可開啟外窗排出室外即可。

6.0.5規定

儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外。排風管不能與通風循環系統相連。

3.1.4規定

兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。

組合分配系統能減少設備用量及設備占地面積，節省工程投資費用。但是，一個組合分配系統包含的防護區不能太多、太分散。

3.1.5規定

組合分配系統的滅火劑儲存量，應按儲存量最大的防護區確定。

即對被組合的防護區只按一次火災考慮；不存在防護區之間火災蔓延的條件。

3.2.9規定

噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。

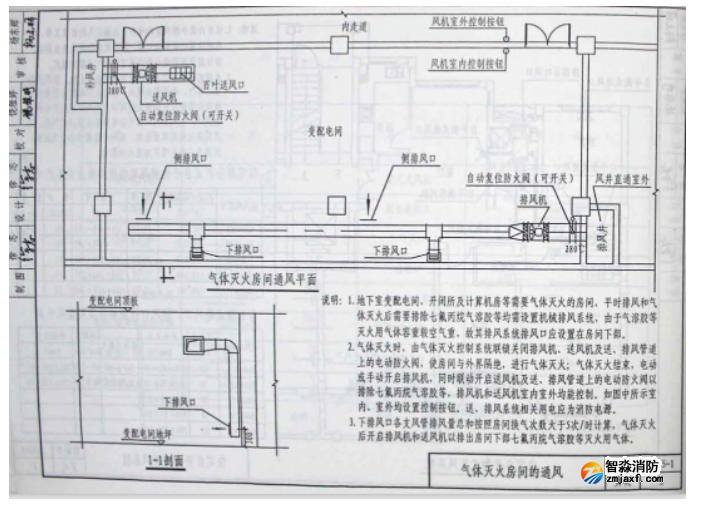

3.圖集介紹

三、機房氣體滅火區域設計

1.機房氣體滅火概述

隨著計算機科學技術的發展和普及，金融、制造業、政府、能源、交通、教育、互聯網和運營商等各個行業都在規劃、建設和改造各自的數據中心，數據中心已經成為企業IT系統的心臟。同時大型企業的數據中心也在不斷地整合和集中化管理，單個主機房的面積和容積也越來越大。由于數據中心機房的設備和數據直接關系到企業和政府的核心數據，因此，機房的消防滅火系統尤為重要。

火災之后的通風系統是氣體滅火系統設計時必不可少的子系統之一，但是由于此系統屬于空調專業的范圍，所以在設計時經常由于設計單位缺少這方面的設計經驗，忽略了這方面的設計。本方案詳細介紹了滅火后的防排煙設計的四種典型工況。

災后通風系統在設計時主要注意兩方面：

①設計時嚴格執行“通風換氣次數應不小于每小時5次”的規定，同時考慮一定的安全系數，因此建議選取風機時按換氣次數每小時6次進行計算為好;

②風口的設置，如在混合氣體滅火系統中，由于其密度比空氣大，為了達到更好的通風效果，應該把風管把風口甚至地面出排氣，封口處還需安裝防火閥。

2、氣體滅火區域的典型控制邏輯

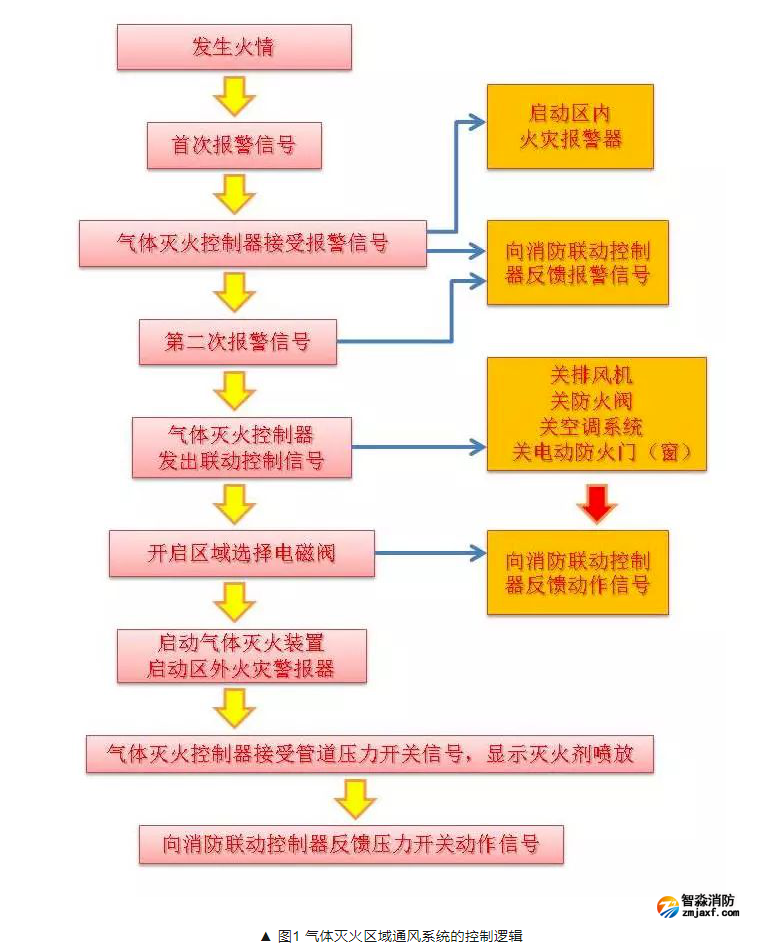

一旦達到火災，機房的氣體滅火系統啟動，受氣體滅火系統保護的區域通風系統的控制邏輯如圖1。
