特點

海灣GST-LD-8332型模塊箱由 GST-LD-8319 模塊、GST-AS-200 安全柵和模塊箱外殼組成?？膳c JTY-GF-GST104（Ex）及 JTY-GF-GST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex） 點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAF-GST9211A(Ex) 手動火災報警按鈕配接，組成本質安全型防爆系統。一旦發生火災，模塊箱將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。當模塊箱出現故障時，控制器會顯示出該編碼 地址的故障信號。模塊箱具有檢線功能，當模塊箱與外部設備的連接線出現斷路時，模塊箱會向控 制器報故障。模塊箱采用電子編碼方式，編碼范圍在 1～242 之間任意設定，可通過我公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。

主要技術指標

(1) 工作電壓：總線電壓：總線 24V 電源電壓：DC24V

(2) 監視電流：總線電流≤0.7mA  電源電流≤4mA

(3) 報警電流：總線電流≤2.2mA  電源電流≤40mA

(4) 連接設備類型：可連接 JTY-GF-GST104（Ex）及 JTY-GF-GST9711（Ex）點型光電感煙火災探測 器、JTW-ZOF-GST9712（Ex）點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災 探測器、J-SAF-GST9211A(Ex)手動火災報警按鈕。

(5) 連接設備容量：最多 10 只

(6) 安全柵型號：GST-AS-200

(7) 安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083?F

(8) 外殼防護等級：IP66

(9) 使用環境：溫度：-10℃～+55℃  相對濕度≤95%，不結露

(10) 外形尺寸：196mm×215mm×86mm

結構特征、安裝與布線

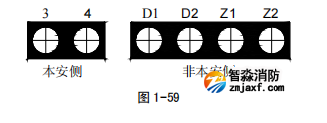

本模塊箱外形結構及安裝方法均與 GST-LD-8331 模塊箱相同。  模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為 50mm)。 安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于 4?。  其接線端子如圖 1-59：

其中：  Z1、Z2：接控制器二總線，無極性；  D1、D2：接直流 24V，無極性；  3、4：即安全柵的 3、4 兩端，接防爆探測器及防爆手動火災報警按鈕，3 為正，4 為負。  本模塊箱內含 GST-AS-200 型齊納安全柵，主要技術參數參見 章 5.1 節。

布線要求：

信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2 ；電源線 D1、D2 采用耐火 BV 線，截 面積≥1.5mm2 。安全柵至探測器或手動火災報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分布電感不得大于 4.0mH。  本安電纜的長度應按如下方法進行計算：  計算本安電纜長度應驗算電纜的分布電容和分布電感值是否滿足要求。通常電纜分布參數按集 中參數考慮，其值與電纜長度成正比，即  CC≤CO-Ci,LC≤LO-Li 式中：CO、LO——關聯設備給出的更大 外部允許電容和電感量；Ci、Li——本安設備內部更大 等效電容和電感量（我公司本質安全型產品的 Ci、Li 均為 0）；  CC、LC——允許電纜的更大 分布電容和電感量。例如，某工程選用了 JTY-GF-GST104(Ex)點型光電感煙火災探測器，配接 GST-LD-8332 模塊箱 內安全柵 CO＝0.083μF，LO＝4.0mH，如選擇某本安電纜參數為 Lk≤0.8μH/m，Ck≤180pF/m，選用本安電纜最長為：

應用方法

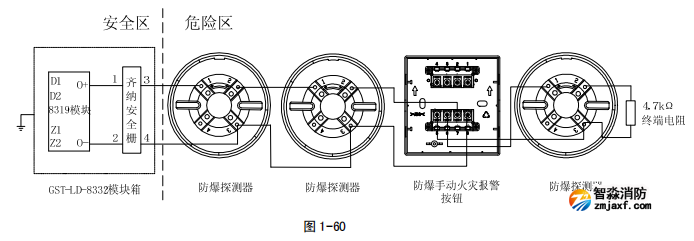

模塊箱可與防爆的感溫火災探測器、感煙火災探測器及手動火災報警按鈕一起接入火災報警控 制器系統中組成本安型防爆系統。在系統連線末端必須連接一 4.7kΩ終端電阻，且一只模塊箱混接 的各類防爆探測器及報警探測器不能超過 10 只。系統連線如圖 1-60 所示。
