泛海三江KZJ-C855輸入/輸出模塊采用無極性二總線供電，無需外加24V電源，主要對消防聯動設備進行有源輸出控制（如排煙閥、送風閥、24V強切分勵脫扣等DC24V有源脈沖瞬時控制設備），并可接收聯動設備的無源反饋信號，以判斷被聯動設備是否正常工作。

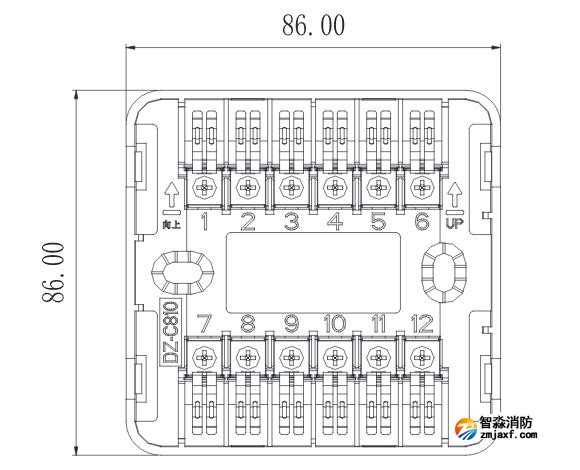

KZJ-C855模塊底座（DZ-C810）接線端子說明：

　　1、2：L+、L-控制器總線信號接入端（無極性接線）

　　3、4：TO+、TO-無源反饋輸入端（無極性接線）

　　5、6：OUT+、OUT-有源輸出端

　　7、8、9、10、11、12：預留端子口

KZJ-C855輸入/輸出模塊接線圖：

　　輸入端設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻。輸入端如果設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻；模塊輸出線路末端（遠離模塊端）必需正確接入47kΩ終端負載，模塊能識別負載回路中線路的短斷路故障。同時OUT+、OUT-輸出端應串聯一個1N4007二極管后再連受控設備，接線方法如圖所示。

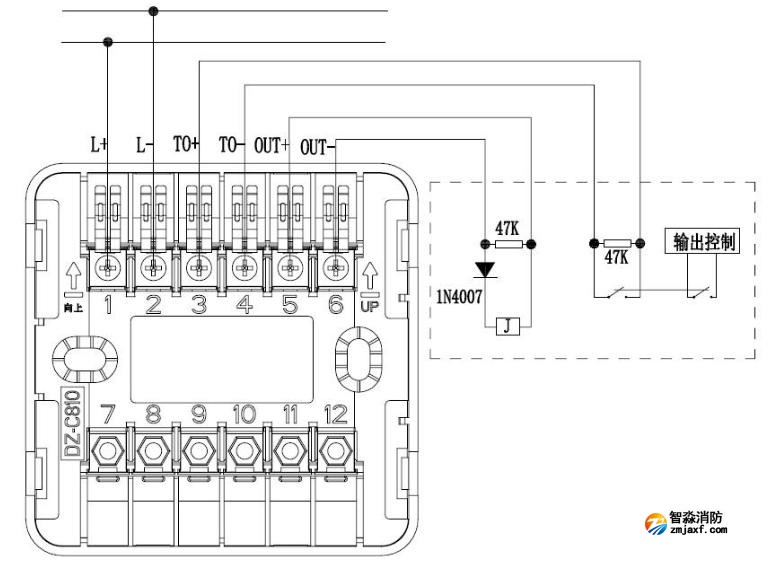

輸入常開檢線接線圖

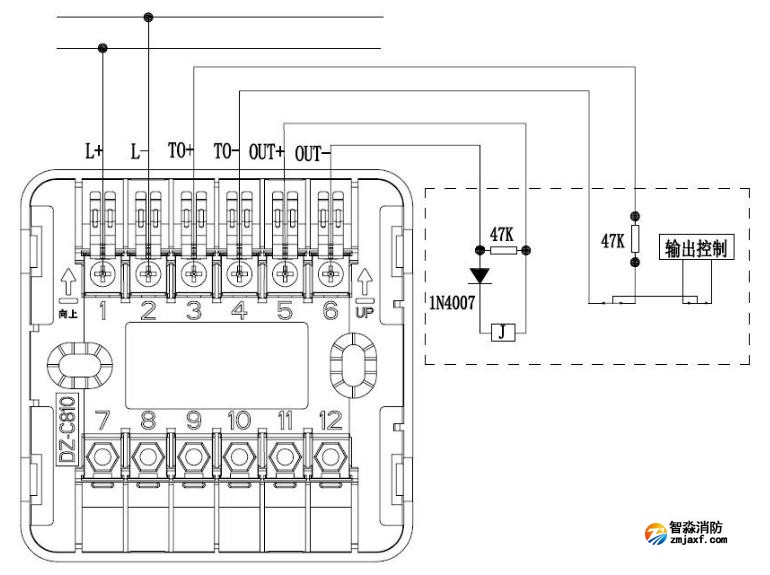

輸入常閉檢線接線圖
