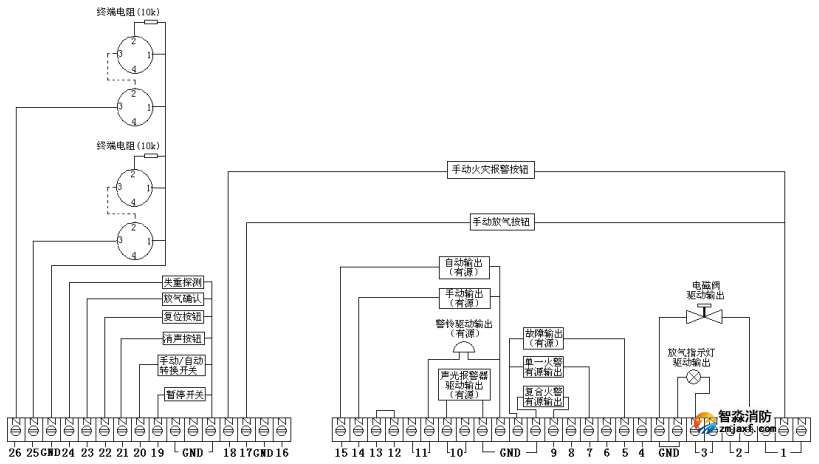

氣體滅火控制器安裝接線圖（有源輸出）：

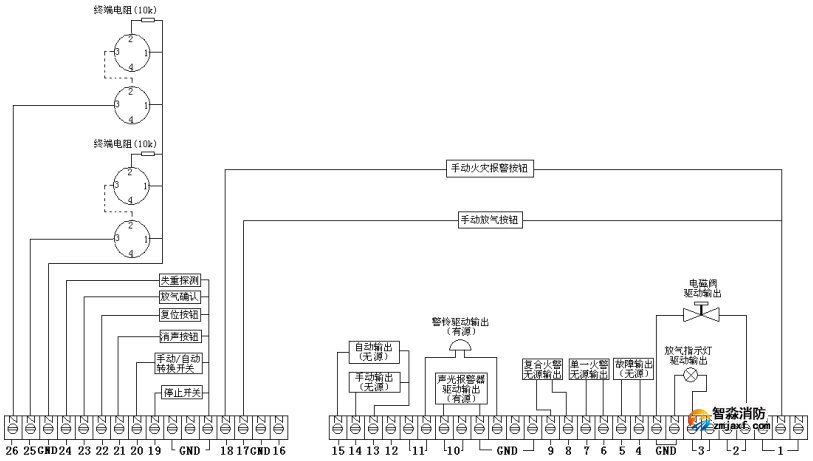

氣體滅火控制器安裝接線圖（部分無源輸出）：

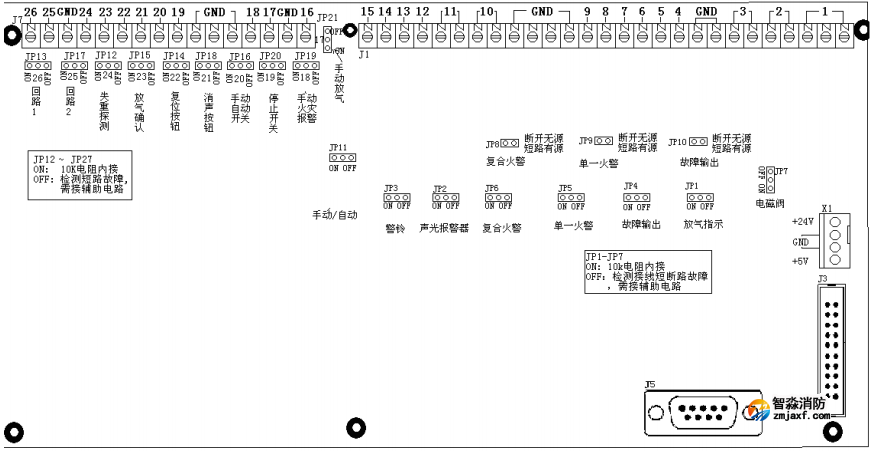

氣體滅火控制器端子位置圖：

　　X1(4位)：電源輸入端子

　　J3：鍵盤顯示連接端子

　　J5：電源故障輸入端子

　　J7：輸入端子

　　J1：輸出端子

　　JP12-JP21：輸入回路內(nèi)置終端電阻選擇跳線

　　JP1-JP7：輸出回路內(nèi)置終端電阻選擇跳線

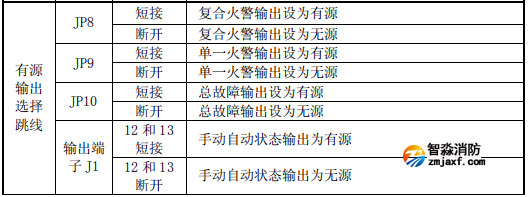

　　JP8：復合火警有源/無源選擇跳線

　　JP9：單一火警有源/無源選擇跳線

　　JP10：故障輸出有源/無源選擇跳線

主控板上輸入端子的用途

　　16：+24VK

　　17：手動放氣按鈕輸入

　　18：手動火災報警按鈕輸入

　　19：暫停開關輸入

　　20：手動/自動轉換開關輸入

　　21：消聲按鈕輸入

　　22：復位按鈕輸入

　　23：放氣確認壓力反饋輸入端子

　　24：失重報警輸入端子

　　25：第二探測報警回路輸入端子

　　26：第一探測報警回路輸入端子
