一、問題描述及原因分析

1．問題描述

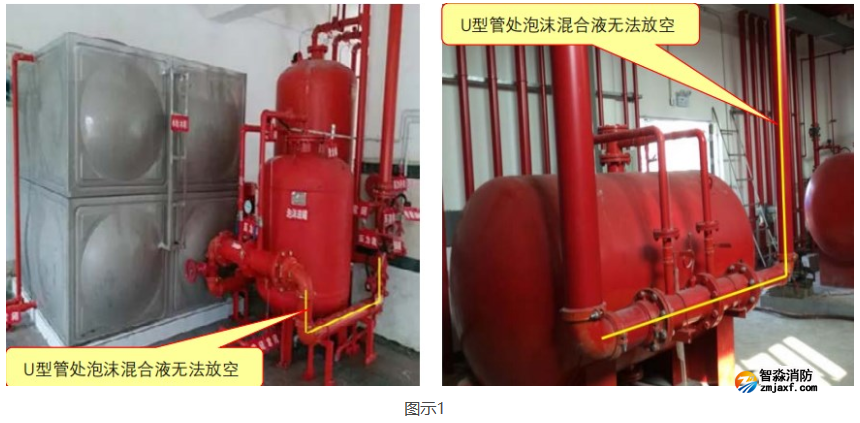

泡沫混合液輸送管道存在U型管，泡沫滅火系統啟動后，無法排空管道內殘余的泡沫混合液，造成管道腐蝕加速，影響設備使用壽命?！緢D示1】

2．原因分析

1）設計圖紙遺漏了泡沫管道最低處排水、排污設施；

2）施工單位在管道安裝過程中，忽視了泡沫混合液輸送管道放空排污的要求。

二、規范要求及正確做法

1．規范要求

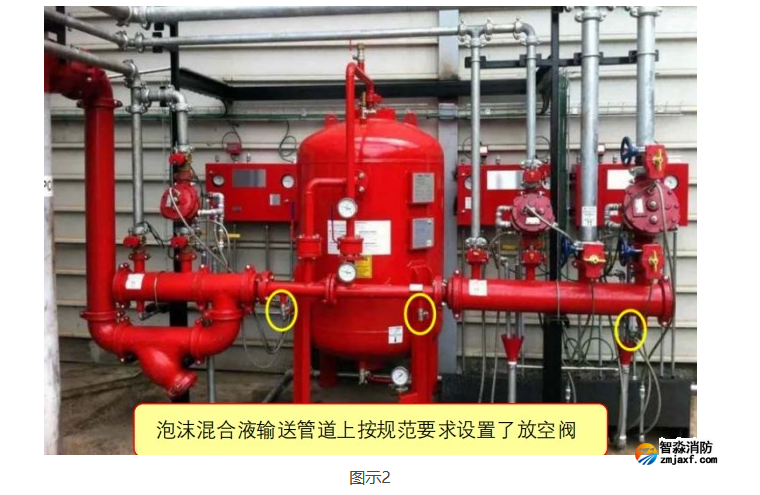

☆《泡沫滅火系統技術標準》(GB 50151-2021)第9.3.19條?！緢D示2】

2．正確做法

三、應對措施及防治指南

1．設計圖紙應明確泡沫混合液輸送管道放空排污的具體措施；

2．施工單位在管網安裝時應盡量避免出現U型管的連接方式，若無法避免時，應在U型管底部位置增加放空閥門，并設置“常閉”標識牌；

3．U型泡沫混合液輸送管道水平管段應坡向放空閥門處，坡度不應小于設計值。

  來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《泡沫滅火系統技術標準》(GB 50151-2021):

第9.3.19條管道的安裝應符合下列規定：

1水平管道安裝時，其坡度、坡向應符合設計要求，且坡度不應小于設計值，當出現U形管時應有放空措施。

檢查數量：全數檢查。

檢查方法：用水平儀檢查。

2立管應用管卡固定在支架上，其間距不應大于設計值。

檢查數量：全數檢查。

檢查方法：尺量和觀察檢查。

3埋地管道安裝應符合下列規定：

1）埋地管道的基礎應符合設計要求；

2）埋地管道安裝前應做好防腐，安裝時不應損壞防腐層；

3）埋地管道采用焊接時，焊縫部位應在試壓合格后進行防腐處理；

4）埋地管道在回填前應進行隱蔽工程驗收，合格后應及時回填，分層夯實，并應按本標準附錄B表B.0.3進行記錄。

檢查數量：全數檢查。

檢查方法：觀察檢查。

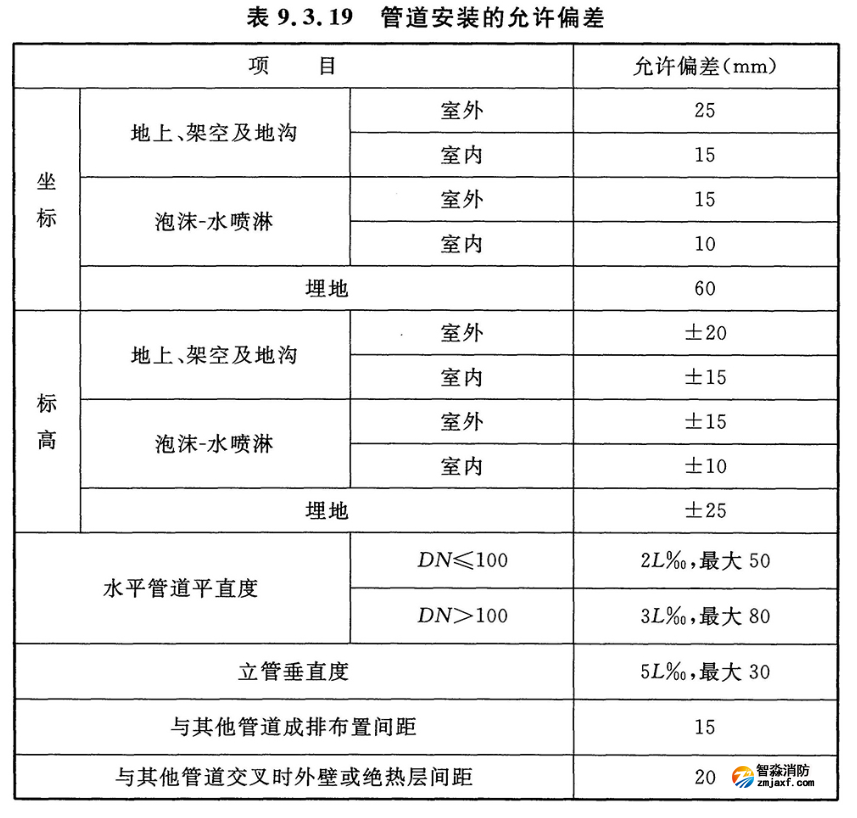

4管道安裝的允許偏差應符合表9.3.19的規定。

檢查數量：干管抽查1條；支管抽查2條；分支管抽查10%，且不得少于1條；泡沫-水噴淋分支管抽查5%，且不得少于1條。

檢查方法：坐標用經緯儀或拉線和尺量檢查；標高用水準儀或拉線和尺量檢查；水平管道平直度用水平儀、直尺、拉線和尺量檢查；立管垂直度用吊線和尺量檢查；與其他管道成排布置間距及與其他管道交叉時外壁或絕熱層間距用尺量檢查。

注：L一管段有效長度；DN一管子公稱直徑。

5管道支架、吊架安裝應平整牢固，管墩的砌筑應規整，其間距應符合設計要求。

檢查數量：按安裝總數的5%抽查，且不得少于5個。

檢查方法：觀察和尺量檢查。

6當管道穿過防火墻、樓板時，應安裝套管。穿防火墻套管的長度不應小于防火墻的厚度，穿樓板套管長度應高出樓板50mm，底部應與樓板底面相平；管道與套管間的空隙應采用防火材料封堵；管道穿過建筑物的變形縫時應采取保護措施。

檢查數量：全數檢查。

檢查方法：觀察和尺量檢查。

7管道安裝完畢應進行水壓試驗，并應符合下列規定：

1）試驗應采用清水進行，試驗時環境溫度不應低于5℃，當環境溫度低于5℃時，應采取防凍措施；

2）試驗壓力應為設計壓力的1.5倍；

3）試驗前應將泡沫產生裝置、泡沫比例混合器（裝置）隔離；

4）試驗合格后，應按本標準附錄B表B.0.2-4進行記錄。

檢查數量：全數檢查。

檢查方法：管道充滿水，排凈空氣，用試壓裝置緩慢升壓，當壓力升至試驗壓力后穩壓10min，管道無損壞、變形，再將試驗壓力降至設計壓力，穩壓30min，以壓力不降、無滲漏為合格。

8管道試壓合格后，應用清水沖洗，沖洗合格后不得再進行影響管內清潔的其他施工，并應按本標準附錄B表B.0.2-5進行記錄。

檢查數量：全數檢查。

檢查方法：宜采用最大設計流量，流速不低于1.5m/s，以排出水色和透明度與入口水目測一致為合格。

9地上管道應在試壓、沖洗合格后進行涂漆防腐。

檢查數量：全數檢查。

檢查方法：觀察檢查。
