一、問題描述及原因分析

1．問題描述

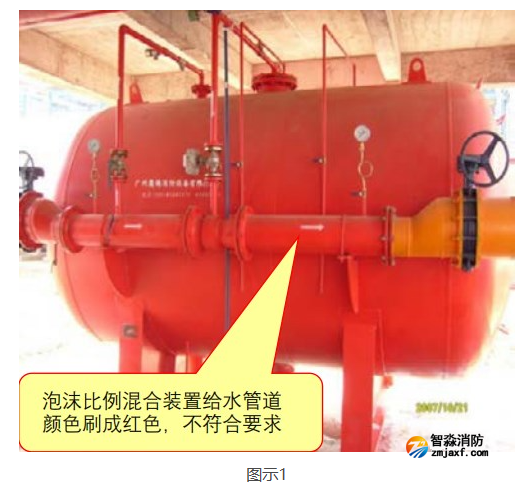

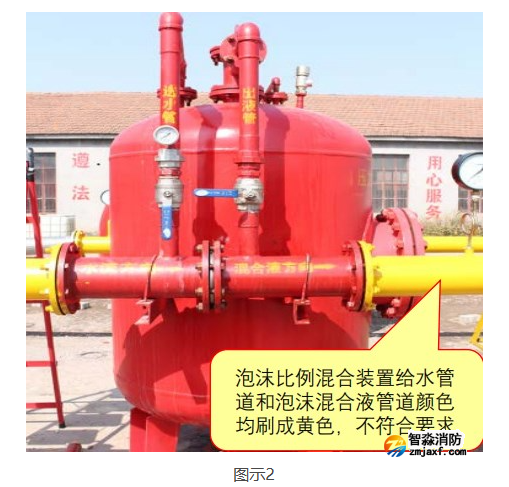

泡沫滅火系統管道涂刷的顏色不符合規范要求。【圖示1】【圖示2】

2．原因分析

1）設計圖紙未明確泡沫滅火系統管道的色標要求；

2）施工單位對泡沫滅火系統管道顏色要求不清楚，在施工過程中將進水管、泡沫混合液管均刷成紅色，或將泡沫混合液輸送管道涂成黃色、綠色等其他顏色。

二、規范要求及正確做法

1．規范要求

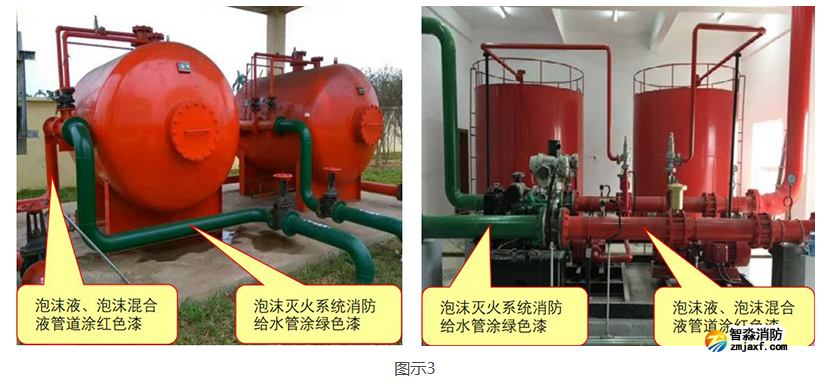

☆《泡沫滅火系統技術標準》(GB 50151-2021)第3.1.2條。【圖示3】

2．正確做法

三、應對措施及防治指南

1．施工圖設計時應依據規范要求，在圖中明確泡沫消防給水管、泡沫混合液輸送管等管道的油漆顏色要求；

2．施工單位應按照規范和施工圖設計要求，將泡沫消防水泵、泡沫液泵、泡沫液儲罐、泡沫產生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道過濾器等涂成紅色，將泡沫消防給水管道涂成綠色；埋地、暗敷等隱蔽工程管道可不涂色。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

附：GB50151-2021《泡沫滅火系統技術標準》

　3.1.2 系統主要組件宜按下列規定涂色：

　　1.泡沫消防水泵、泡沫液泵、泡沫液儲罐、泡沫產生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道過濾器等宜涂紅色；

　　2.給水管道宜涂綠色；

　　3.當管道較多，泡沫系統管道與工藝管道涂色有矛盾時，可涂相應的色帶或色環；

　　4.隱蔽工程管道可不涂色。

　條文說明：泡沫消防水泵等設備與管道著色是國內外消防界的習慣做法，本條是根據國內消防界的著色習慣制訂的。

　　工程中除了泡沫滅火系統組件、消防冷卻水系統組件外，還會有較多的工藝組件。為避免因混淆而導致救火人員忙亂中誤操作，涂色應有統一要求。當因管道多而與工藝管道涂色發生矛盾時，也可涂相應的色帶或色環。
