1.問題描述

　　消防控制室未設置圖形顯示裝置或圖形顯示裝置不能接收火警信號、聯動信號和故障信號。【圖示1】

2.規范要求

　　《火災自動報警系統施工及驗收標準》（GB 50166-2019）規定：

　　4.1.4消防控制室圖形顯示裝置的消防設備運行狀態顯示功能應符合下列規定：【圖示2】

　　1消防控制室圖形顯示裝置應接收并顯示火災報警控制器發送的火災報警信息、故障信息、隔離信息、屏蔽信息和監管信息；

　　2消防控制室圖形顯示裝置應接收并顯示消防聯動控制器發送的聯動控制信息、受控設備的動作反饋信息；

　　3消防控制室圖形顯示裝置顯示的信息應與控制器的顯示信息一致。

3.圖示說明

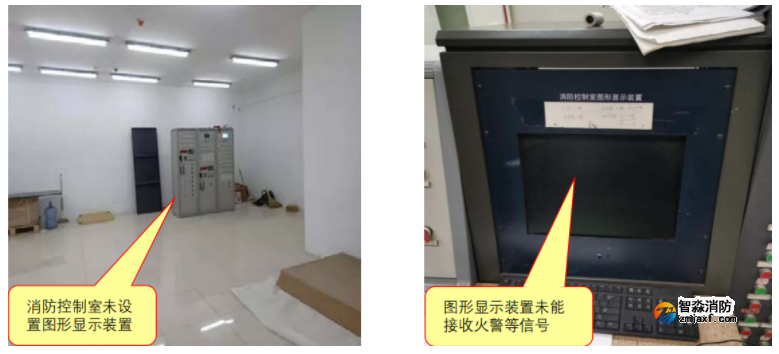

　　1）錯誤做法

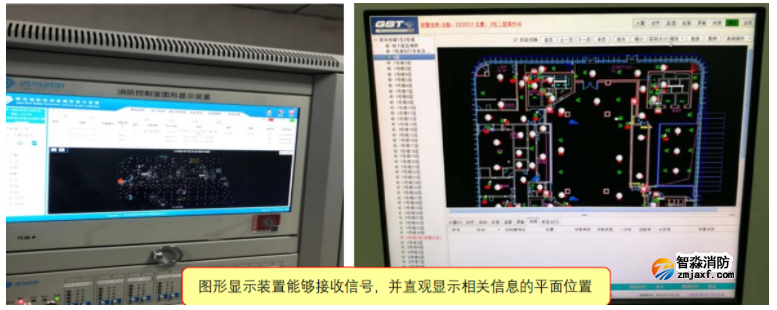

　2）正確做法
